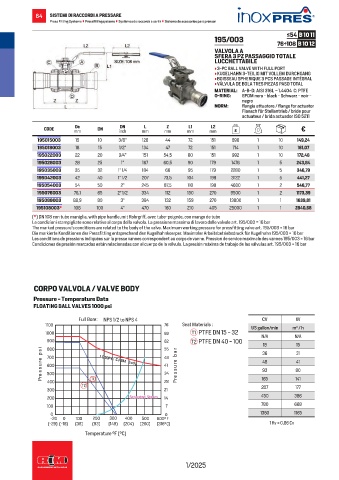

64 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
195/003
76÷108 B 10 12
VALVOLA A
SFERA 3 PZ PASSAGGIO TOTALE
LUCCHETTABILE
• 3-PC BALL VALVE WITH FULL PORT
• KUGELHAHN 3-TEILIG MIT VOLLEM DURCHGANG
• BOISSEAU SPHERIQUE 3 PCS PASSAGE INTÉGRAL
• VÁLVULA DE BOLA TRES PIEZAS PASO TOTAL
MATERIAL: A-B-D: AISI 316L – 1.4404 C: PTFE
O-RING: EPDM nero - black - Schwarz - noir -
negro
NORM: flangia attuatore / flange for actuator
Flansch für Stellantrieb / bride pour
actuateur / brida actuador ISO 5211
L2
L1
Z
De
DN
L
CODE mm DN inch mm mm mm mm g €
195015003 15 10 3/8” 128 44 72 151 698 1 10 149,24
195018003 18 15 1/2” 134 47 72 151 714 1 10 161,07
195022003 22 20 3/4” 151 54,5 80 151 992 1 10 172,48
195028003 28 25 1” 167 60,5 90 179 1476 1 5 243,84
195035003 35 32 1” 1/4 184 66 95 179 2280 1 5 346,79
195042003 42 40 1” 1/2 207 73,5 104 198 3122 1 5 441,27
195054003 54 50 2” 245 87,5 110 198 4600 1 2 546,77
195076003 76,1 65 2” 1/2 334 112 150 270 9500 1 2 1173,39
195088003 88,9 80 3” 384 132 159 270 13800 1 1 1639,81
195108003* 108 100 4” 470 160 210 405 25000 1 1 2840,68
(*) DN 108 con tubo maniglia, with pipe handle, mit Rohrgriff, avec tube-poignée, con mango de tubo
Le condizioni stampigliate sono relative al corpo della valvola. La pressione massima di lavoro delle valvole art. 195/003 = 16 bar
The marked pressure’s conditions are related to the body of the valve. Maximum working pressure for pressfitting valve art. 195/003 = 16 bar
Die markierte Konditionen der Pressfitting entsprechend den Kugelhahnkoerper. Maximaler Arbeitsbetriebsdruck für Kugelhahn 195/003 = 16 bar
Les conditions de pressions indiquées sur la presse vannes correspondent au corps de vanne. Pression de service maximale des vannes 195/003 = 16 bar
Condiciones de presión marcadas están relacionadas con el cuerpo de la válvula. La presión máxima de trabajo de las válvulas art. 195/003 = 16 bar

CORPO VALVOLA / VALVE BODY

Pressure - Temperature Data
FLOATING BALL VALVES 1000 psi

Full Bore: NPS 1/2 to NPS 4 CV KV
1100 76 Seat Materials : US gallon/min m / h
3
1000 69 T1 PTFE DN 15 - 32 N/A N/A
900 62 T2 PTFE DN 40 - 100 18 15
p s i 800 55 b a r 36 31
700 1 000Psi CF8M Body 48
s s u re 600 41 s s u re 48 80
41
93
Pre 500 T1 34 Pre 165 141
400 28
T2 207 177
300 21
200 Saturated Steam 14 450 386
100 7 780 668
0 0 1360 1165
-20 0 100 200 300 400 500 600° F
(-29) (-18) (38) (93) (149) (204) (260) (316° ) C 1 Kv = 0,86 Cv
Temperature °F (°C)
