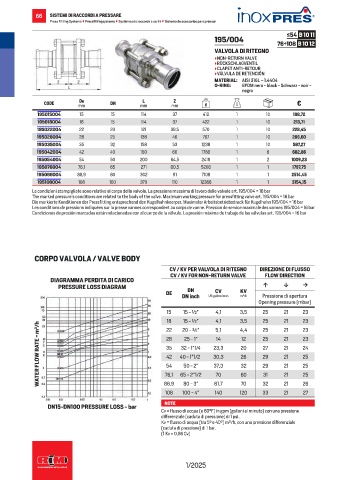

Page 68 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

66 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
195/004
76÷108 B 10 12
VALVOLA DI RITEGNO
• NON-RETURN VALVE
• RÜCKSCHLAGVENTIL
• CLAPET ANTI-RETOUR
• VÁLVULA DE RETENCIÓN
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z
De
L
CODE mm DN mm mm g €
195015004 15 15 114 37 412 1 10 188,72
195018004 18 15 114 37 422 1 10 213,71
195022004 22 20 121 39,5 570 1 10 228,45
195028004 28 25 138 46 767 1 10 286,60
195035004 35 32 158 53 1238 1 10 587,27
195042004 42 40 180 60 1766 1 6 682,86
195054004 54 50 200 64,5 2418 1 2 1009,23
195076004 76,1 65 271 80,5 5208 1 1 1797,75
195088004 88,9 80 302 91 7108 1 1 2514,45
195108004 108 100 370 110 12366 1 1 3154,15
Le condizioni stampigliate sono relative al corpo della valvola. La pressione massima di lavoro delle valvole art. 195/004 = 16 bar
The marked pressure’s conditions are related to the body of the valve. Maximum working pressure for pressfitting valve art. 195/004 = 16 bar
Die markierte Konditionen der Pressfitting entsprechend den Kugelhahnkoerper. Maximaler Arbeitsbetriebsdruck für Kugelhahn 195/004 = 16 bar
Les conditions de pressions indiquées sur la presse vannes correspondent au corps de vanne. Pression de service maximale des vannes 195/004 = 16 bar
Condiciones de presión marcadas están relacionadas con el cuerpo de la válvula. La presión máxima de trabajo de las válvulas art. 195/004 = 16 bar

CORPO VALVOLA / VALVE BODY
CV / KV PER VALVOLA DI RITEGNO DIREZIONE DI FLUSSO
FLOW DIRECTION
DIAGRAMMA PERDITA DI CARICO
PRESSURE LOSS DIAGRAM DN ↑ ↓ →
DE CV KV
DN inch US gallon/min m 3 /h Pressione di apertura
Opening pressure (mbar)
15 15 - ½” 4,1 3,5 25 21 23
18 15 - ½” 4,1 3,5 25 21 23
22 20 - ¾” 5,1 4,4 25 21 23
28 25 - 1” 14 12 25 21 23
35 32 - 1”1/4 23,3 20 27 21 24
42 40 - 1”1/2 30,3 26 29 21 25
54 50 - 2” 37,3 32 29 21 25
76,1 65 - 2”1/2 70 60 31 21 25
88,9 80 - 3” 81,7 70 32 21 26
108 100 - 4” 140 120 33 21 27

NOTE
DN15-DN100 PRESSURE LOSS - bar

(caduta di pressione) di 1 bar.
(1 Kv = 0,86 Cv)

1/2025
