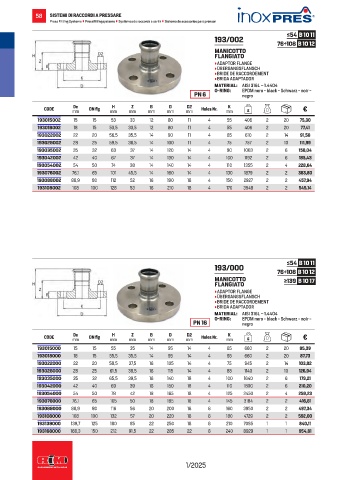

Page 60 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

58 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
193/002
76÷108 B 10 12
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
PN 6 negro

H
De
K
Z
D2
D
B
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
193015002 15 15 53 33 12 80 11 4 55 406 2 20 75,30
193018002 18 15 53,5 33,5 12 80 11 4 55 406 2 20 77,41
193022002 22 20 56,5 35,5 14 90 11 4 65 610 2 14 91,58
193028002 28 25 59,5 36,5 14 100 11 4 75 757 2 10 111,99
193035002 35 32 63 37 14 120 14 4 90 1063 2 6 158,04
193042002 42 40 67 37 14 130 14 4 100 1192 2 6 185,43
193054002 54 50 74 38 14 140 14 4 110 1355 2 4 228,64
193076002 76,1 65 101 45,5 14 160 14 4 130 1879 2 2 383,80
193088002 88,9 80 112 52 16 190 18 4 150 2927 2 2 457,94
193108002 108 100 128 53 16 210 18 4 170 3548 2 2 545,14

≤54 B 10 11
193/000
76÷108 B 10 12
MANICOTTO ≥139 B 10 17
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
PN 16 negro

B
D
De
H
Z
D2
K
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
193015000 15 15 55 35 14 95 14 4 65 660 2 20 85,39
193018000 18 15 55,5 35,5 14 95 14 4 65 660 2 20 87,73
193022000 22 20 58,5 37,5 16 105 14 4 75 945 2 14 103,82
193028000 28 25 61,5 38,5 16 115 14 4 85 1140 2 10 126,94
193035000 35 32 65,5 39,5 16 140 18 4 100 1640 2 6 179,21
193042000 42 40 69 39 16 150 18 4 110 1800 2 6 210,20
193054000 54 50 78 42 18 165 18 4 125 2450 2 4 259,23
193076000 76,1 65 105 50 18 185 18 4 145 3184 2 2 416,81
193088000 88,9 80 116 56 20 200 18 8 160 3950 2 2 497,34
193108000 108 100 132 57 20 220 18 8 180 4729 2 2 592,00
193139000 139,7 125 180 85 22 250 18 8 210 7095 1 1 840,11
193168000 168,3 150 212 91,5 22 285 22 8 240 8929 1 1 954,81
