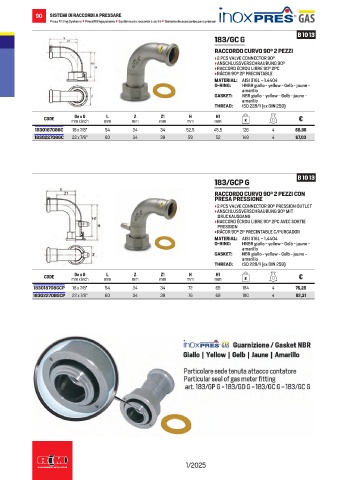

Page 92 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

90 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 13
183/GC G
RACCORDO CURVO 90° 2 PEZZI
• 2 PCS VALVE CONNECTOR 90°
• ANSCHLUSSVERSCHRAUBUNG 90°
• RACCORD ÉCROU LIBRE 90° 2PC
• RÁCOR 90° 2P PRECINTABLE
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
GASKET: NBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: ISO 228/1 (ex DIN 259)
H
De x G
Z1
Z
L
H1
CODE mm x inch mm mm mm mm mm g €
183018708GC 18 x 7/8” 54 34 34 52,5 45,5 126 4 68,96
183022708GC 22 x 7/8” 60 34 39 59 52 149 4 67,03

B 10 13
183/GCP G

RACCORDO CURVO 90° 2 PEZZI CON
PRESA PRESSIONE
• 2 PCS VALVE CONNECTOR 90° PRESSION OUTLET
• ANSCHLUSSVERSCHRAUBUNG 90° MIT
DRUCKAUSGANG
• RACCORD ÉCROU LIBRE 90° 2PC AVEC SORTIE
PRESSION
• RÁCOR 90° 2P PRECINTABLE C/PURGADOR
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
GASKET: NBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: ISO 228/1 (ex DIN 259)

Z
L
H
De x G
H1
Z1
CODE mm x inch mm mm mm mm mm g €
183018708GCP 18 x 7/8” 54 34 34 72 65 184 4 76,28
183022708GCP 22 x 7/8” 60 34 39 76 69 190 4 82,31

1/2025
