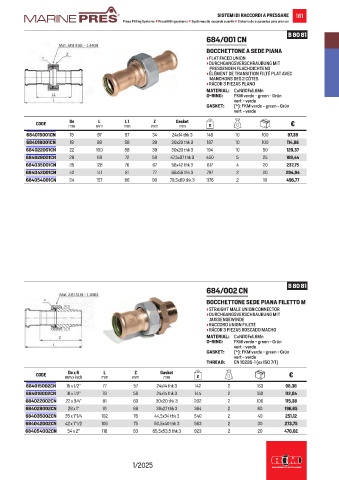

Page 183 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 181
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 80 81
684/001 CN
BOCCHETTONE A SEDE PIANA
• FLAT FACED UNION
• DURCHGANGSVERSCHRAUBUNG MIT
PRESSENDEN FLACHDICHTEND
• ÉLÉMENT DE TRANSITION FILTÉ PLAT AVEC
MANCHONS DES 2 CÔTES
• RÁCOR 3 PIEZAS PLANO
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde
GASKET: (*): FKM verde - green - Grün
vert - verde
Z
L1
L
De
CODE mm mm mm mm Gasket g €
mm
684015001CN 15 97 57 34 24x14 thk 3 146 10 100 97,39
684018001CN 18 98 58 39 30x20 thk 3 187 10 100 114,86
684022001CN 22 100 58 39 30x20 thk 3 194 10 50 129,37
684028001CN 28 118 72 58 47,5x37 thk 3 450 5 25 188,44
684035001CN 35 128 76 67 56x42 thk 3 617 4 20 237,75
684042001CN 42 141 81 77 66x56 thk 3 797 2 20 294,94
684054001CN 54 157 86 90 79,5x69 thk 3 1176 2 10 496,77

B 80 81
684/002 CN
BOCCHETTONE SEDE PIANA FILETTO M
• STRAIGHT MALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
AUSSENGEWINDE
• RACCORD UNION FILETÉ
• RÁCOR 3 PIEZAS ROSCADO MACHO
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde
GASKET: (*): FKM verde - green - Grün
vert - verde
THREAD: EN 10226-1 (ex ISO 7/1)
De x R
Z
L
CODE mm x inch mm mm Gasket g €
mm
684015002CN 15 x 1/2” 77 57 24x14 thk 3 142 2 160 98,38
684018002CN 18 x 1/2” 78 58 24x14 thk 3 144 2 160 112,04
684022002CN 22 x 3/4” 81 60 30x20 thk 3 202 2 100 115,38
684028002CN 28 x 1” 91 68 39x27 thk 3 364 2 60 196,65
684035002CN 35 x 1”1/4 102 76 44,5x34 thk 3 540 2 40 251,12
684042002CN 42 x 1”1/2 105 75 50,5x40 thk 3 563 2 30 273,75
684054002CN 54 x 2” 118 83 65,5x53,5 thk 3 823 2 20 470,02

1/2025
