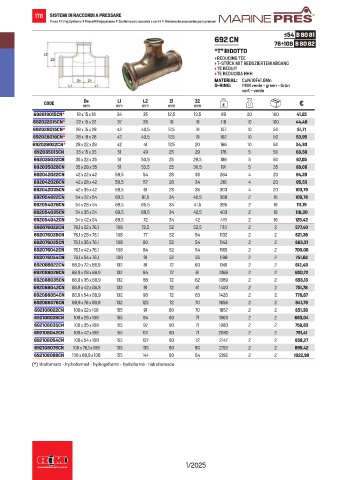

178 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
692 CN
76÷108 B 80 82
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde

L2
De
L1
Z1
Z2
CODE mm mm mm mm mm g €
692018015CN* 18 x 15 x 18 34 35 12,5 13,5 89 20 100 41,25
692022015CN* 22 x 15 x 22 37 38 16 18 118 10 100 44,49
692028015CN* 28 x 15 x 28 42 40,5 17,5 19 157 10 50 51,71
692028018CN* 28 x 18 x 28 42 40,5 17,5 19 162 10 50 53,95
692028022CN* 28 x 22 x 28 42 41 17,5 20 166 10 50 54,93
692035015CN 35 x 15 x 35 51 49 25 29 176 5 50 63,58
692035022CN 35 x 22 x 35 51 50,5 25 29,5 186 5 50 67,05
692035028CN 35 x 28 x 35 51 53,5 25 30,5 191 5 35 68,06
692042022CN 42 x 22 x 42 58,5 54 28 33 264 4 20 94,29
692042028CN 42 x 28 x 42 58,5 57 28 34 261 4 20 95,53
692042035CN 42 x 35 x 42 58,5 61 28 35 303 4 20 103,79
692054022CN 54 x 22 x 54 69,5 61,5 34 40,5 368 2 16 109,78
692054028CN 54 x 28 x 54 69,5 65,5 34 41,5 385 2 16 111,19
692054035CN 54 x 35 x 54 69,5 68,5 34 42,5 403 2 16 116,30
692054042CN 54 x 42 x 54 69,5 72 34 42 419 2 16 125,42
692076022CN 76,1 x 22 x 76,1 108 72,5 52 52,5 1110 2 2 577,40
692076028CN 76,1 x 28 x 76,1 108 77 52 54 1132 2 2 621,38
692076035CN 76,1 x 35 x 76,1 108 80 52 54 1143 2 2 663,31
692076042CN 76,1 x 42 x 76,1 108 84 52 54 1165 2 2 700,08
692076054CN 76,1 x 54 x 76,1 108 91 52 55 1188 2 2 751,62
692088022CN 88,9 x 22 x 88,9 132 81 72 60 1361 2 2 612,48
692088028CN 88,9 x 28 x 88,9 132 84 72 61 1366 2 2 650,72
692088035CN 88,9 x 35 x 88,9 132 88 72 62 1389 2 2 693,13
692088042CN 88,9 x 42 x 88,9 132 91 72 61 1400 2 2 751,78
692088054CN 88,9 x 54 x 88,9 132 98 72 63 1428 2 2 778,87
692088076CN 88,9 x 76 x 88,9 132 125 72 70 1656 2 2 841,79
692108022CN 108 x 22 x 108 155 91 80 70 1857 2 2 651,38
692108028CN 108 x 28 x 108 155 94 80 71 1863 2 2 683,04
692108035CN 108 x 35 x 108 155 97 80 71 1980 2 2 758,83
692108042CN 108 x 42 x 108 155 101 80 71 2080 2 2 791,41
692108054CN 108 x 54 x 108 155 107 80 72 2147 2 2 858,27
692108076CN 108 x 76,1 x 108 155 135 80 80 2153 2 2 895,42
692108088CN 108 x 88,9 x 108 155 144 80 84 2192 2 2 1022,98
(*) idroformato - hydroformed - hydrogeformt - hydroformé - hidroformado

1/2025
