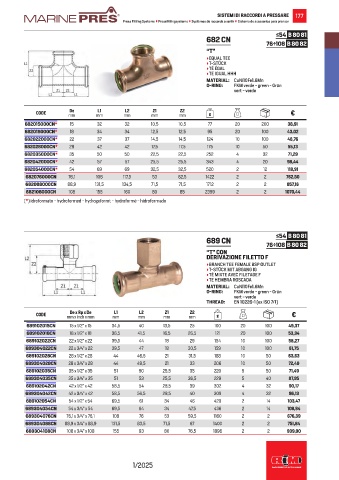

Page 179 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 177
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
682 CN
76÷108 B 80 82
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde

L1
De
L2
Z2
Z1
CODE mm mm mm mm mm g €
682015000CN* 15 32 32 10,5 10,5 77 20 200 38,91
682018000CN* 18 34 34 12,5 12,5 95 20 100 43,02
682022000CN* 22 37 37 14,5 14,5 124 10 100 46,76
682028000CN* 28 42 42 17,5 17,5 175 10 50 55,13
682035000CN* 35 50 50 22,5 22,5 252 4 32 71,29
682042000CN* 42 57 57 25,5 25,5 343 4 20 98,44
682054000CN* 54 69 69 32,5 32,5 520 2 12 118,91
682076000CN 76,1 108 117,5 53 62,5 1422 2 2 762,50
682088000CN 88,9 131,5 134,5 71,5 71,5 1712 2 2 857,16
682108000CN 108 155 160 80 85 2359 2 2 1070,44
(*) idroformato - hydroformed - hydrogeformt - hydroformé - hidroformado

≤54 B 80 81
689 CN
76÷108 B 80 82
“T” CON
DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde
THREAD: EN 10226-1 (ex ISO 7/1)
L2
L1
De x Rp x De
Z2
Z1
CODE mm x inch x mm mm mm mm mm g €
689102015CN 15 x 1/2” x 15 34,5 40 13,5 25 100 20 100 49,37
689102018CN 18 x 1/2” x 18 36,5 41,5 16,5 26,5 121 20 100 53,34
689102022CN 22 x 1/2” x 22 39,5 44 18 29 154 10 100 58,27
689304022CN 22 x 3/4” x 22 39,5 47 18 30,5 159 10 100 61,75
689102028CN 28 x 1/2” x 28 44 46,5 21 31,5 188 10 50 63,63
689304028CN 28 x 3/4” x 28 44 49,5 21 33 206 10 50 72,49
689102035CN 35 x 1/2” x 35 51 50 25,5 35 220 5 50 71,49
689304035CN 35 x 3/4” x 35 51 53 25,5 36,5 229 5 40 87,95
689102042CN 42 x 1/2” x 42 58,5 54 28,5 39 302 4 32 90,17
689304042CN 42 x 3/4” x 42 58,5 56,5 28,5 40 309 4 32 96,13
689102054CN 54 x 1/2” x 54 69,5 61 34 46 420 2 14 103,47
689304054CN 54 x 3/4” x 54 69,5 64 34 47,5 436 2 14 108,84
689304076CN 76,1 x 3/4” x 76,1 108 76 53 59,5 1160 2 2 676,39
689304088CN 88,9 x 3/4” x 88,9 131,5 83,5 71,5 67 1400 2 2 751,84
689304108CN 108 x 3/4” x 108 155 93 80 76,5 1896 2 2 909,90

1/2025
