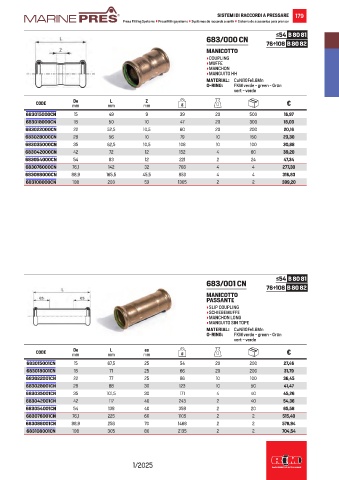

Page 181 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 179
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
683/000 CN
76÷108 B 80 82
MANICOTTO
• COUPLING
• MUFFE
• MANCHON
• MANGUITO HH
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde

Z
L
De
CODE mm mm mm g €
683015000CN 15 49 9 39 20 500 16,97
683018000CN 18 50 10 47 20 300 18,03
683022000CN 22 52,5 10,5 60 20 200 20,16
683028000CN 28 56 10 79 10 150 23,30
683035000CN 35 62,5 10,5 108 10 100 30,88
683042000CN 42 72 12 152 4 60 39,20
683054000CN 54 83 12 221 2 24 47,34
683076000CN 76,1 142 32 708 4 4 277,30
683088000CN 88,9 165,5 45,5 853 4 4 316,83
683108000CN 108 203 53 1305 2 2 399,20

≤54 B 80 81
683/001 CN
76÷108 B 80 82
MANICOTTO
PASSANTE
• SLIP COUPLING
• SCHIEBEMUFFE
• MANCHON LONG
• MANGUITO SIN TOPE
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde
L
es
De
CODE mm mm mm g €
683015001CN 15 67,5 25 54 20 200 27,46
683018001CN 18 71 25 66 20 200 31,79
683022001CN 22 77 25 86 10 100 36,45
683028001CN 28 88 30 123 10 50 41,47
683035001CN 35 101,5 30 171 4 40 45,26
683042001CN 42 117 40 243 2 40 54,36
683054001CN 54 138 40 358 2 20 65,58
683076001CN 76,1 225 60 1105 2 2 515,40
683088001CN 88,9 258 70 1468 2 2 578,94
683108001CN 108 305 80 2135 2 2 704,54

1/2025
