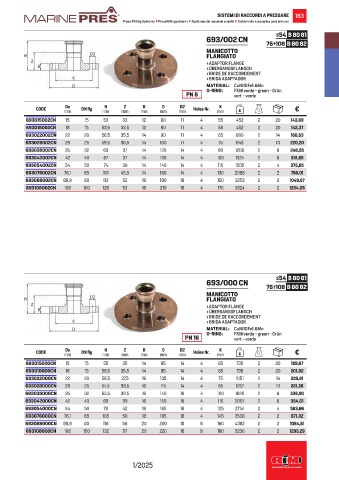

Page 185 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 183
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
693/002 CN
76÷108 B 80 82
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
PN 6 vert - verde

H
De
Z
D2
D
B
K
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
693015002CN 15 15 53 33 12 80 11 4 55 452 2 20 143,69
693018002CN 18 15 53,5 33,5 12 80 11 4 55 452 2 20 142,37
693022002CN 22 20 56,5 35,5 14 90 11 4 65 680 2 14 168,63
693028002CN 28 25 59,5 36,5 14 100 11 4 75 843 2 10 220,20
693035002CN 35 32 63 37 14 120 14 4 90 1206 2 6 246,55
693042002CN 42 40 67 37 14 130 14 4 100 1324 2 6 331,65
693054002CN 54 50 74 38 14 140 14 4 110 1505 2 4 375,65
693076002CN 76,1 65 101 45,5 14 160 14 4 130 2086 2 2 786,01
693088002CN 88,9 80 112 52 16 190 18 4 150 3253 2 2 1049,67
693108002CN 108 100 128 53 16 210 18 4 170 3924 2 2 1254,05

≤54 B 80 81
693/000 CN
76÷108 B 80 82
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
PN 16 vert - verde

K
De
Z
H
D2
D
B
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
693015000CN 15 15 55 35 14 95 14 4 65 735 2 20 189,67
693018000CN 18 15 55,5 35,5 14 95 14 4 65 735 2 20 201,02
693022000CN 22 20 58,5 37,5 16 105 14 4 75 1051 2 14 228,81
693028000CN 28 25 61,5 38,5 16 115 14 4 85 1267 2 10 281,26
693035000CN 35 32 65,5 39,5 16 140 18 4 100 1828 2 6 336,90
693042000CN 42 40 69 39 16 150 18 4 110 2007 2 6 354,01
693054000CN 54 50 78 42 18 165 18 4 125 2734 2 4 563,66
693076000CN 76,1 65 105 50 18 185 18 4 145 3538 2 2 871,32
693088000CN 88,9 80 116 56 20 200 18 8 160 4382 2 2 1084,61
693108000CN 108 100 132 57 20 220 18 8 180 5230 2 2 1293,29

1/2025
