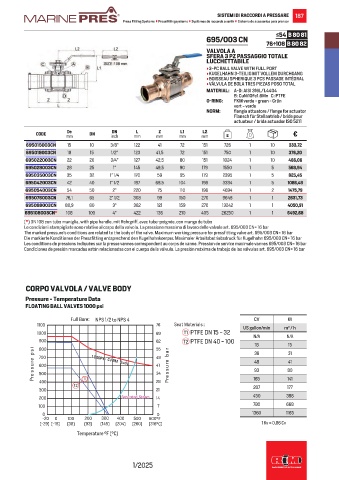

Page 189 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 187
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
695/003 CN
76÷108 B 80 82
VALVOLA A
SFERA 3 PZ PASSAGGIO TOTALE
LUCCHETTABILE
• 3-PC BALL VALVE WITH FULL PORT
• KUGELHAHN 3-TEILIG MIT VOLLEM DURCHGANG
• BOISSEAU SPHERIQUE 3 PCS PASSAGE INTÉGRAL
• VÁLVULA DE BOLA TRES PIEZAS POSO TOTAL
MATERIAL: A-D: AISI 316L/1.4404
B: CuNi10Fe1.6Mn C: PTFE
O-RING: FKM verde - green - Grün
vert - verde
NORM: flangia attuatore / flange for actuator
Flansch für Stellantrieb / bride pour
actuateur / brida actuador ISO 5211
De
DN
L1
Z
L
L2
CODE mm DN inch mm mm mm mm g €
695015003CN 15 10 3/8” 122 41 72 151 726 1 10 333,72
695018003CN 18 15 1/2” 123 41,5 72 151 750 1 10 376,20
695022003CN 22 20 3/4” 127 42,5 80 151 1024 1 10 466,06
695028003CN 28 25 1” 145 49,5 90 179 1550 1 5 568,94
695035003CN 35 32 1” 1/4 170 59 95 179 2395 1 5 825,45
695042003CN 42 40 1” 1/2 197 68,5 104 198 3334 1 5 1086,49
695054003CN 54 50 2” 220 75 110 198 4694 1 2 1475,79
695076003CN 76,1 65 2” 1/2 308 99 150 270 9648 1 1 2631,73
695088003CN 88,9 80 3” 362 121 159 270 13242 1 1 4050,91
695108003CN* 108 100 4” 422 136 210 405 26250 1 1 6492,68
(*) DN 108 con tubo maniglia, with pipe handle, mit Rohrgriff, avec tube-poignée, con mango de tubo
Le condizioni stampigliate sono relative al corpo della valvola. La pressione massima di lavoro delle valvole art. 695/003 CN= 16 bar
The marked pressure’s conditions are related to the body of the valve. Maximum working pressure for pressfitting valve art. 695/003 CN= 16 bar
Die markierte Konditionen der Pressfitting entsprechend den Kugelhahnkoerper. Maximaler Arbeitsbetriebsdruck für Kugelhahn 695/003 CN= 16 bar
Les conditions de pressions indiquées sur la presse vannes correspondent au corps de vanne. Pression de service maximale vannes 695/003 CN= 16 bar
Condiciones de presión marcadas están relacionadas con el cuerpo de la válvula. La presión máxima de trabajo de las válvulas art. 695/003 CN= 16 bar

CORPO VALVOLA / VALVE BODY

Pressure - Temperature Data
FLOATING BALL VALVES 1000 psi

Full Bore: NPS 1/2 to NPS 4 CV KV
1100 76 Seat Materials : US gallon/min m / h
3
1000 69 T1 PTFE DN 15 - 32 N/A N/A
900 62 T2 PTFE DN 40 - 100 18 15
p s i 800 55 b a r 36 31
700 1 000Psi CF8M Body 48
s s u re 600 41 s s u re 48 80
41
93
Pre 500 T1 34 Pre 165 141
400 28
T2 207 177
300 21
200 Saturated Steam 14 450 386
100 7 780 668
0 0 1360 1165
-20 0 100 200 300 400 500 600° F
(-29) (-18) (38) (93) (149) (204) (260) (316° ) C 1 Kv = 0,86 Cv
Temperature °F (°C)
