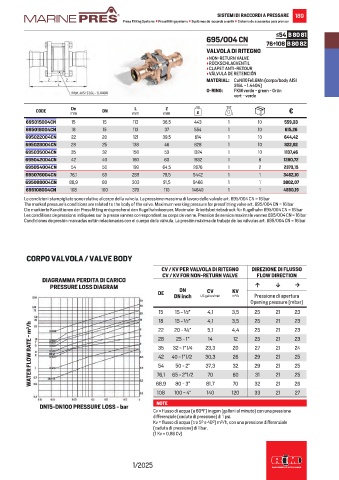

SISTEMI DI RACCORDI A PRESSARE 189
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
695/004 CN
76÷108 B 80 82
VALVOLA DI RITEGNO
• NON-RETURN VALVE
• RÜCKSCHLAGVENTIL
• CLAPET ANTI-RETOUR
• VÁLVULA DE RETENCIÓN
MATERIAL: CuNi10Fe1.6Mn (corpo/body AISI
316L - 1.4404)
O-RING: FKM verde - green - Grün
vert - verde

De
L
Z
CODE mm DN mm mm g €
695015004CN 15 15 113 36,5 443 1 10 559,33
695018004CN 18 15 113 37 554 1 10 615,26
695022004CN 22 20 121 39,5 614 1 10 644,42
695028004CN 28 25 138 46 828 1 10 822,92
695035004CN 35 32 158 53 1324 1 10 1137,46
695042004CN 42 40 180 60 1832 1 6 1280,72
695054004CN 54 50 199 64,5 2676 1 2 2373,15
695076004CN 76,1 65 269 79,5 5442 1 1 3462,10
695088004CN 88,9 80 303 91,5 8466 1 1 3802,07
695108004CN 108 100 370 110 14640 1 1 4690,19
Le condizioni stampigliate sono relative al corpo della valvola. La pressione massima di lavoro delle valvole art. 695/004 CN = 16 bar
The marked pressure’s conditions are related to the body of the valve. Maximum working pressure for pressfitting valve art. 695/004 CN = 16 bar
Die markierte Konditionen der Pressfitting entsprechend den Kugelhahnkoerper. Maximaler Arbeitsbetriebsdruck für Kugelhahn 695/004 CN = 16 bar
Les conditions de pressions indiquées sur la presse vannes correspondent au corps de vanne. Pression de service maximale vannes 695/004 CN = 16 bar
Condiciones de presión marcadas están relacionadas con el cuerpo de la válvula. La presión máxima de trabajo de las válvulas art. 695/004 CN = 16 bar

CORPO VALVOLA / VALVE BODY
CV / KV PER VALVOLA DI RITEGNO DIREZIONE DI FLUSSO
FLOW DIRECTION
DIAGRAMMA PERDITA DI CARICO
PRESSURE LOSS DIAGRAM DN ↑ ↓ →
DE CV KV
DN inch US gallon/min m 3 /h Pressione di apertura
Opening pressure (mbar)
15 15 - ½” 4,1 3,5 25 21 23
18 15 - ½” 4,1 3,5 25 21 23
22 20 - ¾” 5,1 4,4 25 21 23
28 25 - 1” 14 12 25 21 23
35 32 - 1”1/4 23,3 20 27 21 24
42 40 - 1”1/2 30,3 26 29 21 25
54 50 - 2” 37,3 32 29 21 25
76,1 65 - 2”1/2 70 60 31 21 25
88,9 80 - 3” 81,7 70 32 21 26
108 100 - 4” 140 120 33 21 27

NOTE
DN15-DN100 PRESSURE LOSS - bar

(caduta di pressione) di 1 bar.
(1 Kv = 0,86 Cv)
