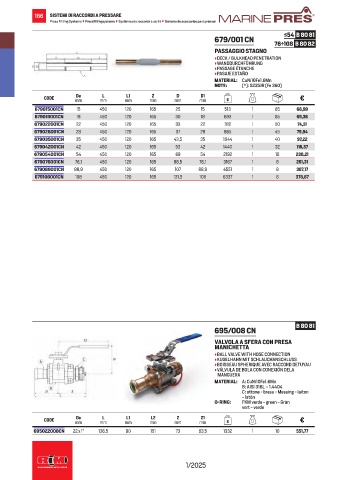

186 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
679/001 CN
76÷108 B 80 82
PASSAGGIO STAGNO
• DECK / BULKHEAD PENETRATION
• WANDDURCHFÜHRUNG
• PASSAGE ÉTANCHE
• PASAJE ESTAÑO
MATERIAL: CuNi10Fe1.6Mn
NOTE: (*): S235JR (Fe 360)
L1
L
D1
D
Z
De
CODE mm mm mm mm mm mm g €
679015001CN 15 450 120 165 25 15 513 1 65 68,99
679018001CN 18 450 120 165 30 18 693 1 65 69,36
679022001CN 22 450 120 165 33 22 782 1 50 74,31
679028001CN 28 450 120 165 37 28 865 1 45 79,94
679035001CN 35 450 120 165 43,5 35 1044 1 40 97,22
679042001CN 42 450 120 165 53 42 1440 1 32 116,37
679054001CN 54 450 120 165 69 54 2192 1 18 230,21
679076001CN 76,1 450 120 165 88,5 76,1 3167 1 8 261,31
679088001CN 88,9 450 120 165 107 88,9 4551 1 8 307,17
679108001CN 108 450 120 165 131,5 108 6337 1 6 378,87

B 80 81
695/008 CN
VALVOLA A SFERA CON PRESA
MANICHETTA
• BALL VALVE WITH HOSE CONNECTION
• KUGELHAHN MIT SCHLAUCHANSCHLUSS
• BOISSEAU SPHERIQUE AVEC RACCORD DETUYAU
• VÁLVULA DE BOLA CON CONEXIÓN DELA
MANGUERA
MATERIAL: A: CuNi10Fe1.6Mn
B: AISI 316L – 1.4404
C: ottone - brass - Messing - laiton
- latón
O-RING: FKM verde - green - Grün
vert - verde
Z1
Z
De
L1
L2
L
CODE mm mm mm mm mm mm g €
695022008CN 22 x 1” 136,5 80 151 73 63,5 1332 1 10 551,77
