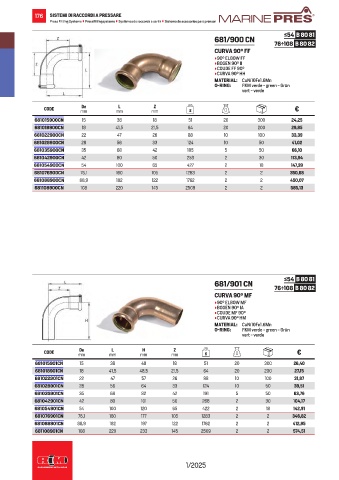

176 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 80 81
681/900 CN
76÷108 B 80 82
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde

Z
L
De
CODE mm mm mm g €
681015900CN 15 38 18 51 20 300 24,25
681018900CN 18 41,5 21,5 64 20 200 29,85
681022900CN 22 47 26 88 10 100 33,39
681028900CN 28 56 33 124 10 50 41,02
681035900CN 35 68 42 185 5 50 66,10
681042900CN 42 80 50 253 2 30 113,94
681054900CN 54 100 65 427 2 18 147,39
681076900CN 76,1 160 105 1283 2 2 350,68
681088900CN 88,9 182 122 1762 2 2 450,07
681108900CN 108 220 145 2509 2 2 585,13

≤54 B 80 81
681/901 CN
76÷108 B 80 82
CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: CuNi10Fe1.6Mn
O-RING: FKM verde - green - Grün
vert - verde

L
De
H
Z
CODE mm mm mm mm g €
681015901CN 15 38 48 18 51 20 300 26,40
681018901CN 18 41,5 48,5 21,5 64 20 200 27,15
681022901CN 22 47 57 26 88 10 100 31,87
681028901CN 28 56 64 33 124 10 50 39,51
681035901CN 35 68 82 42 191 5 50 63,76
681042901CN 42 80 101 50 268 2 30 104,17
681054901CN 54 100 120 65 422 2 18 142,91
681076901CN 76,1 160 177 105 1283 2 2 346,82
681088901CN 88,9 182 197 122 1762 2 2 412,95
681108901CN 108 220 233 145 2509 2 2 574,51

1/2025
