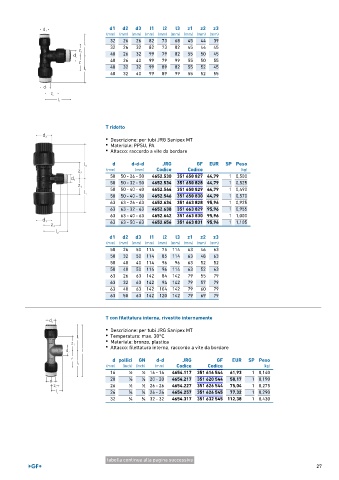

Page 27 - GEORGFISCHER - LISTINO 879 - FIDRA

d1 d2 d3 l1 l2 l3 z1 z2 z3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 26 26 82 73 68 45 44 39
32 26 32 82 73 82 45 44 45
40 26 32 99 79 82 55 50 45
40 26 40 99 79 99 55 50 55
40 32 32 99 89 82 55 52 45
40 32 40 99 89 99 55 52 55

T ridotto

• Descrizione: per tubi JRG Sanipex MT
• Materiale: PPSU, PA
• Attacco: raccordo a vite da bordare

d d-d-d JRG GF EUR SP Peso
(mm) (mm) Codice Codice (kg)
50 50 - 26 - 50 4652.530 351 650 827 44,79 1 0,500
50 50 - 32 - 50 4652.534 351 650 828 44,79 1 0,525
50 50 - 40 - 40 4652.544 351 650 829 44,79 1 0,490
50 50 - 40 - 50 4652.546 351 650 830 44,79 1 0,570
63 63 - 26 - 63 4652.634 351 663 828 95,96 1 0,925
63 63 - 32 - 63 4652.638 351 663 829 95,96 1 0,955
63 63 - 40 - 63 4652.642 351 663 830 95,96 1 1,000
63 63 - 50 - 63 4652.656 351 663 831 95,96 1 1,105

d1 d2 d3 l1 l2 l3 z1 z2 z3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 26 50 114 75 114 63 46 63
50 32 50 114 85 114 63 48 63
50 40 40 114 96 96 63 52 52
50 40 50 114 96 114 63 52 63
63 26 63 142 84 142 79 55 79
63 32 63 142 94 142 79 57 79
63 40 63 142 104 142 79 60 79
63 50 63 142 120 142 79 69 79

T con filettatura interna, rivestito internamente

• Descrizione: per tubi JRG Sanipex MT
• Temperatura: max. 30°C
• Materiale: bronzo, plastica
• Attacco: filettatura interna, raccordo a vite da bordare

d pollici GN d-d JRG GF EUR SP Peso
(mm) (inch) (inch) (mm) Codice Codice (kg)
16 1 ∕2 1 ∕2 16 ‐ 16 4654.117 351 616 544 61,93 1 0,140
20 1 ∕2 1 ∕2 20 ‐ 20 4654.217 351 620 544 58,17 1 0,190
26 1 ∕2 1 ∕2 26 ‐ 26 4654.227 351 626 544 75,04 1 0,275
26 3 ∕4 3 ∕4 26 ‐ 26 4654.257 351 626 545 77,32 1 0,290
32 3 ∕4 3 ∕4 32 ‐ 32 4654.317 351 632 545 112,38 1 0,430

tabella continua alla pagina successiva
27
