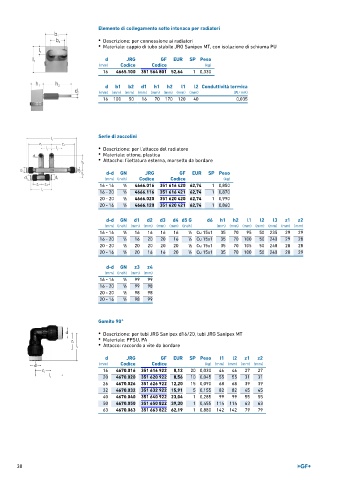

Page 30 - GEORGFISCHER - LISTINO 879 - FIDRA

Elemento di collegamento sotto intonaco per radiatori
• Descrizione: per connessione ai radiatori
• Materiale: cappio di tubo stabile JRG Sanipex MT, con isolazione di schiuma PU

d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
16 4665.100 351 564 801 52,64 1 0,330

d b1 b2 d1 h1 h2 l1 l2 Conduttività termica
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (W ⁄ mK)
16 100 50 16 70 170 120 40 0,035

Serie di zoccolini

• Descrizione: per l'attacco del radiatore
• Materiale: ottone, plastica
• Attaccho: filettatura esterna, morsetto da bordare

d-d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 ‐ 16 1 ∕2 4666.016 351 616 420 62,74 1 0,850
16 ‐ 20 1 ∕2 4666.116 351 616 421 62,74 1 0,870
20 ‐ 20 1 ∕2 4666.020 351 620 420 62,74 1 0,990
20 ‐ 16 1 ∕2 4666.120 351 620 421 62,74 1 0,860

d-d GN d1 d2 d3 d4 d5 G d6 h1 h2 l1 l2 l3 z1 z2
(mm) (inch) (mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 16 1 ∕2 16 16 16 16 1 ∕2 Cu 15x1 35 70 95 50 235 29 29
16 ‐ 20 1 ∕2 16 20 20 16 1 ∕2 Cu 15x1 35 70 100 50 240 29 28
20 ‐ 20 1 ∕2 20 20 20 20 1 ∕2 Cu 15x1 35 70 105 50 248 28 28
20 ‐ 16 1 ∕2 20 16 16 20 1 ∕2 Cu 15x1 35 70 100 50 240 28 29

d-d GN z3 z4
(mm) (inch) (mm) (mm)
16 ‐ 16 1 ∕2 99 99
16 ‐ 20 1 ∕2 99 98
20 ‐ 20 1 ∕2 98 98
20 ‐ 16 1 ∕2 98 99

Gomito 90°
• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: PPSU, PA
• Attacco: raccordo a vite da bordare

d JRG GF EUR SP Peso l1 l2 z1 z2
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm)
16 4670.016 351 616 922 8,12 20 0,030 46 46 27 27
20 4670.020 351 620 922 8,56 10 0,045 55 55 31 31
26 4670.026 351 626 922 12,20 15 0,090 68 68 39 39
32 4670.032 351 632 922 15,91 5 0,155 82 82 45 45
40 4670.040 351 640 922 23,04 1 0,285 99 99 55 55
50 4670.050 351 650 822 39,30 1 0,455 114 114 63 63
63 4670.063 351 663 822 62,19 1 0,880 142 142 79 79
