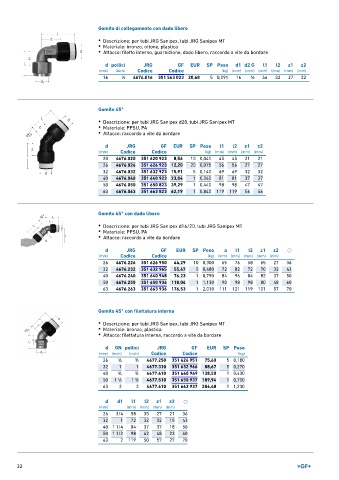

Page 32 - GEORGFISCHER - LISTINO 879 - FIDRA

Gomito di collegamento con dado libero
• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, ottone, plastica
• Attacco: filetto interno, guarnizione, dado libero, raccordo a vite da bordare

d pollici JRG GF EUR SP Peso d1 d2 G l1 l2 z1 z2
(mm) (inch) Codice Codice (kg) (mm) (inch) (mm) (mm) (mm) (mm)
16 1 ∕2 4674.016 351 563 023 20,68 5 0,091 16 1 ∕2 46 32 27 22

Gomito 45°

• Descrizione: per tubi JRG Sanipex d20, tubi JRG Sanipex MT
• Materiale: PPSU, PA
• Attacco: raccordo a vite da bordare

d JRG GF EUR SP Peso l1 l2 z1 z2
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm)
20 4676.020 351 620 923 8,56 10 0,041 45 45 21 21
26 4676.026 351 626 923 12,20 20 0,075 56 56 27 27
32 4676.032 351 632 923 15,91 5 0,140 69 69 32 32
40 4676.040 351 640 923 23,04 1 0,260 81 81 37 37
50 4676.050 351 650 823 39,29 1 0,440 98 98 47 47
63 4676.063 351 663 823 62,19 1 0,840 119 119 56 56

Gomito 45° con dado libero

• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: PPSU, PA
• Attacco: raccordo a vite da bordare

d JRG GF EUR SP Peso a l1 l2 z1 z2 ⎔
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm)
26 4676.226 351 626 950 44,29 10 0,300 65 76 58 65 27 36
32 4676.232 351 632 965 55,47 5 0,480 72 82 72 70 32 43
40 4676.240 351 640 948 76,23 1 0,790 84 96 84 82 37 50
50 4676.250 351 650 936 118,04 1 1,130 90 98 98 80 48 60
63 4676.263 351 663 936 176,53 1 2,010 111 121 119 101 57 70

Gomito 45° con filettatura interna
• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura interna, raccordo a vite da bordare

d GN pollici JRG GF EUR SP Peso
(mm) (inch) (inch) Codice Codice (kg)
26 3 ∕4 3 ∕4 4677.250 351 626 951 75,60 5 0,180
32 1 1 4677.310 351 632 966 88,67 5 0,270
40 5 ∕4 5 ∕4 4677.410 351 640 949 138,50 1 0,430
50 1 ∕2 1 ∕2 4677.510 351 650 937 189,94 1 0,700
1
1
63 2 2 4677.610 351 663 937 286,48 1 1,230
d d1 l1 l2 z1 z2 ⎔
(mm) (mm) (mm) (mm) (mm)
26 3/4 58 35 27 21 36
32 1 72 32 32 15 43
40 1 1/4 84 37 37 18 50
50 1 1/2 98 42 48 23 60
63 2 119 50 57 27 70

32
