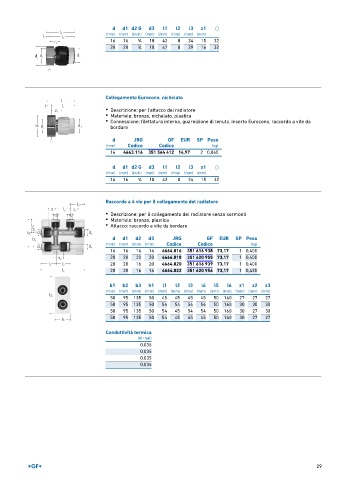

Page 29 - GEORGFISCHER - LISTINO 879 - FIDRA

d d1 d2 G d3 l1 l2 l3 z1 ⎔
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm)
16 16 3 ∕4 18 42 8 34 15 32
20 20 3 ∕4 18 47 8 39 16 32

Collegamento Eurocono, nichelato

• Descrizione: per l'attacco del radiatore
• Materiale: bronzo, nichelato, plastica
• Connessione: filettatura interna, guarnizione di tenuta, inserto Eurocono, raccordo a vite da
bordare

d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
16 4663.116 351 564 412 14,97 2 0,060

d d1 d2 G d3 l1 l2 l3 z1 ⎔
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm)
16 16 3 ∕4 18 42 8 34 15 32

Raccordo a 4 vie per il collegamento del radiatore
• Descrizione: per il collegamento del radiatore senza sormonti
• Materiale: bronzo, plastica
• Attacco: raccordo a vite da bordare

d d1 d2 d3 JRG GF EUR SP Peso
(mm) (mm) (mm) (mm) Codice Codice (kg)
16 16 16 16 4664.016 351 616 938 73,17 1 0,400
20 20 20 20 4664.018 351 620 955 73,17 1 0,400
20 20 16 20 4664.020 351 616 939 73,17 1 0,400
20 20 16 16 4664.022 351 620 956 73,17 1 0,435

b1 b2 b3 h1 l1 l2 l3 l4 l5 l6 z1 z2 z3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 95 135 50 45 45 45 45 50 160 27 27 27
50 95 135 50 54 54 54 54 50 160 30 30 30
50 95 135 50 54 45 54 54 50 160 30 27 30
50 95 135 50 54 45 45 45 50 160 30 27 27

Conduttività termica
(W ⁄ mK)
0,035
0,035
0,035
0,035

29
