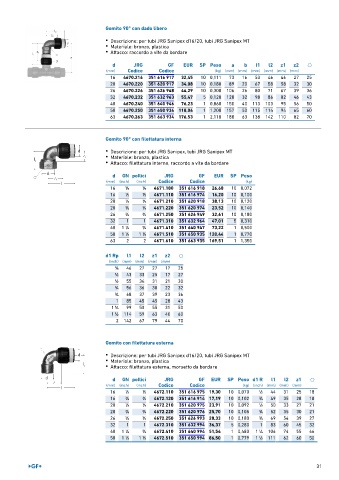

Page 31 - GEORGFISCHER - LISTINO 879 - FIDRA

Gomito 90° con dado libero
• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: raccordo a vite da bordare

d JRG GF EUR SP Peso a b l1 l2 z1 z2 ⎔
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 4670.216 351 616 917 32,45 10 0,111 73 16 53 46 46 27 25
20 4670.220 351 620 917 34,08 10 0,180 89 20 67 58 58 32 30
26 4670.226 351 626 948 44,29 10 0,300 106 26 80 71 67 39 36
32 4670.232 351 632 963 55,47 5 0,120 128 32 98 86 82 46 43
40 4670.240 351 640 946 76,23 1 0,860 150 40 113 103 95 56 50
50 4670.250 351 650 934 118,04 1 1,200 157 50 115 114 94 65 60
63 4670.263 351 663 934 176,53 1 2,110 188 63 138 142 110 82 70

Gomito 90° con filettatura interna

• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura interna, raccordo a vite da bordare

d GN pollici JRG GF EUR SP Peso
(mm) (inch) (inch) Codice Codice (kg)
16 3 ∕8 3 ∕8 4671.100 351 616 918 26,68 10 0,072
16 1 ∕2 1 ∕2 4671.110 351 616 974 16,20 10 0,100
20 1 ∕2 1 ∕2 4671.210 351 620 918 38,13 10 0,120
20 3 ∕4 3 ∕4 4671.220 351 620 974 23,52 10 0,140
26 3 ∕4 3 ∕4 4671.250 351 626 949 32,61 10 0,180
32 1 1 4671.310 351 632 964 47,01 5 0,310
40 1 ∕4 5 ∕4 4671.410 351 640 947 73,22 1 0,500
1
50 1 ∕2 1 ∕2 4671.510 351 650 935 120,44 1 0,770
1
1
63 2 2 4671.610 351 663 935 169,51 1 1,350
d1 Rp l1 l2 z1 z2 ⎔
(inch) (mm) (mm) (mm) (mm)
3 46 27 27 17 25
∕8
1 ∕2 43 33 25 17 27
1 55 34 31 21 30
∕2
3 ∕4 56 36 30 22 32
3 68 37 39 23 36
∕4
1 85 45 45 28 43
1 99 50 55 31 50
1 ∕4
1
1 ∕2 114 59 63 40 60
2 142 67 79 44 70

Gomito con filettatura esterna

• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura esterna, morsetto da bordare

d GN pollici JRG GF EUR SP Peso d1 R l1 l2 z1 ⎔
(mm) (inch) (inch) Codice Codice (kg) (inch) (mm) (mm) (mm)
16 1 ∕2 1 ∕2 4672.110 351 616 975 19,30 10 0,070 1 ∕2 44 31 25 18
16 3 ∕4 3 ∕4 4672.120 351 616 914 17,19 10 0,102 3 ∕4 49 35 28 18
20 1 ∕2 1 ∕2 4672.210 351 620 975 23,91 10 0,092 1 ∕2 50 33 27 21
20 3 ∕4 3 ∕4 4672.220 351 620 976 25,70 10 0,105 3 ∕4 52 35 30 21
26 3 ∕4 3 ∕4 4672.250 351 626 993 28,33 10 0,180 3 ∕4 69 54 39 27
32 1 1 4672.310 351 632 994 36,37 5 0,280 1 83 60 45 32
40 1 ∕4 5 ∕4 4672.410 351 640 994 51,54 1 0,480 1 ∕4 106 74 55 46
1
1
50 1 ∕2 1 ∕2 4672.510 351 650 994 86,50 1 0,779 1 ∕2 111 62 60 50
1
1
1
31
