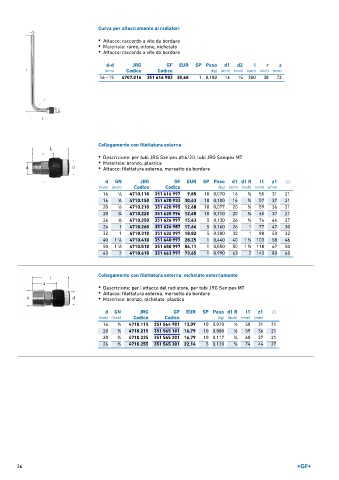

Page 36 - GEORGFISCHER - LISTINO 879 - FIDRA

Curva per allacciamento ai radiatori
• Attacco: raccordo a vite da bordare
• Materiale: rame, ottone, nichelato
• Attacco: raccordo a vite da bordare

d-d JRG GF EUR SP Peso d1 d2 l r z
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm)
16 ‐ 15 4707.016 351 616 983 30,68 1 0,180 16 15 300 38 72

Collegamento con filettatura esterna

• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura esterna, morsetto da bordare

d GN JRG GF EUR SP Peso d1 d1 R l1 z1 ⎔
(mm) (inch) Codice Codice (kg) (mm) (inch) (mm) (mm)
16 1 ∕2 4710.110 351 616 997 9,85 10 0,070 16 1 ∕2 50 31 21
16 3 ∕4 4710.150 351 620 933 30,43 10 0,100 16 3 ∕4 57 37 21
20 1 ∕2 4710.210 351 620 995 12,68 10 0,077 20 1 ∕2 59 36 21
20 3 ∕4 4710.220 351 620 996 12,68 10 0,110 20 3 ∕4 60 37 21
26 3 ∕4 4710.250 351 626 997 15,63 5 0,130 26 3 ∕4 74 44 27
26 1 4710.260 351 626 987 17,66 5 0,160 26 1 77 47 30
32 1 4710.310 351 632 997 18,82 5 0,200 32 1 88 50 32
40 1 ∕4 4710.410 351 640 997 28,25 1 0,440 40 1 ∕4 103 58 46
1
1
50 1 ∕2 4710.510 351 650 997 56,11 1 0,550 50 1 ∕2 118 67 50
1
1
63 2 4710.610 351 663 997 73,65 1 0,990 63 2 143 80 65
Collegamento con filettatura esterna, nichelato esternamente
• Descrizione: per l'attacco del radiatore, per tubi JRG Sanipex MT
• Attacco: filettatura esterna, morsetto da bordare
• Materiale: bronzo, nichelato, plastica

d GN JRG GF EUR SP Peso d1 R l1 z1 ⎔
(mm) (inch) Codice Codice (kg) (inch) (mm) (mm)
16 1 ∕2 4710.115 351 564 901 13,09 10 0,070 1 ∕2 50 31 21
20 1 ∕2 4710.215 351 565 101 16,79 10 0,080 1 ∕2 59 36 21
20 3 ∕4 4710.225 351 565 201 16,79 10 0,117 3 ∕4 60 37 21
26 3 ∕4 4710.255 351 565 301 22,14 5 0,120 3 ∕4 74 44 27

36
