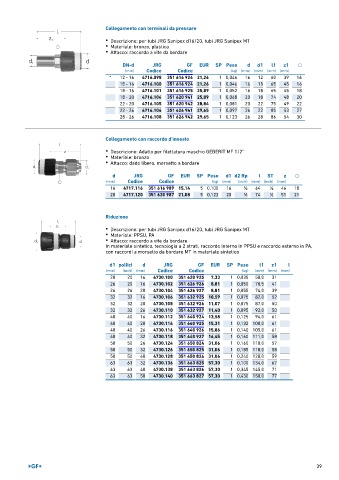

Page 39 - GEORGFISCHER - LISTINO 879 - FIDRA

Collegamento con terminali da pressare
• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: raccordo a vite da bordare

DN-d JRG GF EUR SP Peso d d1 l1 z1 ⎔
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm)
* 12 - 16 4716.098 351 616 926 21,26 1 0,046 16 12 60 39 16
15 - 16 4716.100 351 616 924 21,26 1 0,046 16 15 65 45 16
18 - 16 4716.101 351 616 925 25,89 1 0,052 16 18 65 45 18
18 - 20 4716.104 351 620 941 25,89 1 0,068 20 18 74 48 20
22 - 20 4716.105 351 620 942 28,84 1 0,081 20 22 75 49 22
22 - 26 4716.106 351 626 941 29,65 1 0,097 26 22 85 53 27
28 - 26 4716.108 351 626 942 29,65 1 0,123 26 28 86 54 30

Collegamento con raccordo d'innesto

• Descrizione: Adatto per filettatura maschio GEBERIT MF 1/2"
• Materiale: bronzo
• Attacco: dado libero, morsetto a bordare

d JRG GF EUR SP Peso d1 d2 Rp l ST z ⎔
(mm) Codice Codice (kg) (mm) (inch) (mm) (inch) (mm)
16 4717.116 351 616 989 15,14 5 0,100 16 1 ∕2 64 1 ∕2 46 18
20 4717.120 351 620 987 21,08 5 0,122 20 1 ∕2 74 1 ∕2 51 21

Riduzione

• Descrizione: per tubi JRG Sanipex d16/20, tubi JRG Sanipex MT
• Materiale: PPSU, PA
• Attacco: raccordo a vite da bordare
In materiale sintetico, tecnologia a 2 strati, raccordo interno in PPSU e raccordo esterno in PA,
con raccordi a morsetto da bordare MT in materiale sintetico

d1 pollici d JRG GF EUR SP Peso l1 z1 l
(mm) (inch) (mm) Codice Codice (kg) (mm) (mm) (mm)
20 20 16 4730.100 351 620 925 7,33 1 0,035 58,0 31
26 20 16 4730.102 351 626 926 8,81 1 0,050 70,5 41
26 26 20 4730.104 351 626 927 8,81 1 0,055 74,0 39
32 32 16 4730.106 351 632 925 10,59 1 0,075 82,0 52
32 32 20 4730.108 351 632 926 11,07 1 0,075 87,0 50
32 32 26 4730.110 351 632 927 11,40 1 0,095 92,0 50
40 40 16 4730.112 351 640 924 13,58 1 0,125 94,0 61
40 40 20 4730.114 351 640 925 15,31 1 0,132 100,0 61
40 40 26 4730.116 351 640 926 15,86 1 0,140 105,0 61
40 40 32 4730.118 351 640 927 16,45 1 0,160 111,0 58
50 50 26 4730.124 351 650 824 31,06 1 0,160 110,0 57
50 50 32 4730.126 351 650 825 31,06 1 0,185 118,0 58
50 50 40 4730.128 351 650 826 31,06 1 0,240 128,0 59
63 63 32 4730.136 351 663 825 57,30 1 0,100 134,0 67
63 63 40 4730.138 351 663 826 57,30 1 0,345 145,0 71
63 63 50 4730.140 351 663 827 57,30 1 0,430 158,0 77

39
