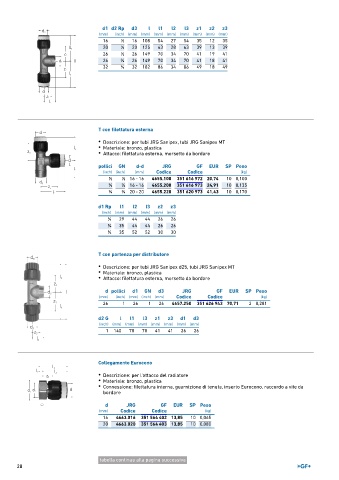

Page 28 - GEORGFISCHER - LISTINO 879 - FIDRA

d1 d2 Rp d3 l l1 l2 l3 z1 z2 z3
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 108 54 27 54 35 12 35
20 1 ∕2 20 125 63 28 63 39 13 39
26 1 ∕2 26 149 70 34 70 41 19 41
26 3 ∕4 26 149 70 34 70 41 18 41
32 3 ∕4 32 182 86 34 86 49 18 49

T con filettatura esterna
• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura esterna, morsetto da bordare

pollici GN d-d JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 ∕2 16 ‐ 16 4655.100 351 616 972 20,74 10 0,100
∕2
3 ∕4 3 ∕4 16 ‐ 16 4655.200 351 616 973 24,91 10 0,135
3 3 ∕4 20 ‐ 20 4655.220 351 620 973 41,43 10 0,170
∕4
d1 Rp l1 l2 l3 z2 z3
(inch) (mm) (mm) (mm) (mm) (mm)
1 29 44 44 26 26
∕2
3 ∕4 35 44 44 26 26
3 35 52 52 30 30
∕4

T con partenza per distributore

• Descrizione: per tubi JRG Sanipex d25, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura esterna, morsetto da bordare

d pollici d1 GN d3 JRG GF EUR SP Peso
(mm) (inch) (mm) (inch) (mm) Codice Codice (kg)
26 1 26 1 26 4657.250 351 626 943 70,71 2 0,281

d2 G l l1 l3 z1 z3 d1 d3
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 140 70 70 41 41 26 26

Collegamento Eurocono

• Descrizione: per l'attacco del radiatore
• Materiale: bronzo, plastica
• Connessione: filettatura interna, guarnizione di tenuta, inserto Eurocono, raccordo a vite da
bordare
d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
16 4663.016 351 564 402 13,85 10 0,065
20 4663.020 351 564 403 13,85 10 0,080

tabella continua alla pagina successiva
