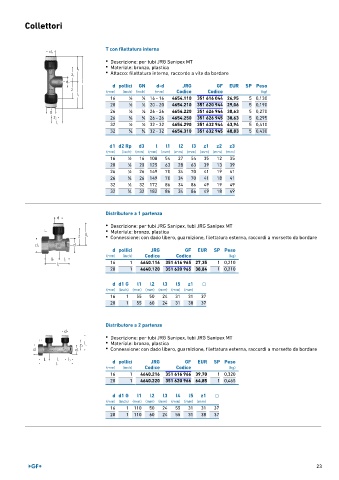

Page 23 - GEORGFISCHER - LISTINO 879 - FIDRA

Collettori

T con filettatura interna

• Descrizione: per tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura interna, raccordo a vite da bordare

d pollici GN d-d JRG GF EUR SP Peso
(mm) (inch) (inch) (mm) Codice Codice (kg)
16 1 ∕2 1 ∕2 16 - 16 4654.110 351 616 044 26,95 5 0,130
20 1 ∕2 1 ∕2 20 - 20 4654.210 351 620 944 29,06 5 0,190
26 1 ∕2 1 ∕2 26 - 26 4654.220 351 626 944 38,63 5 0,270
26 3 ∕4 3 ∕4 26 - 26 4654.250 351 626 945 38,63 5 0,295
32 1 ∕2 1 ∕2 32 - 32 4654.290 351 632 944 43,94 5 0,410
32 3 ∕4 3 ∕4 32 - 32 4654.310 351 632 945 48,83 5 0,430

d1 d2 Rp d3 l l1 l2 l3 z1 z2 z3
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 108 54 27 54 35 12 35
20 1 ∕2 20 125 63 28 63 39 13 39
26 1 ∕2 26 149 70 34 70 41 19 41
26 3 ∕4 26 149 70 34 70 41 18 41
32 1 ∕2 32 172 86 34 86 49 19 49
32 3 ∕4 32 182 86 34 86 49 18 49

Distributore a 1 partenza

• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Connessione: con dado libero, guarnizione, filettatura esterna, raccordi a morsetto da bordare

d pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 1 4640.116 351 616 965 27,35 1 0,210
20 1 4640.120 351 620 965 38,84 1 0,210

d d1 G l1 l2 l3 l5 z1 ⎔
(mm) (inch) (mm) (mm) (mm) (mm) (mm)
16 1 55 50 24 31 31 37
20 1 55 60 24 31 38 37

Distributore a 2 partenze
• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Connessione: con dado libero, guarnizione, filettatura esterna, raccordi a morsetto da bordare

d pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 1 4640.216 351 616 966 39,70 1 0,320
20 1 4640.220 351 620 966 64,85 1 0,465

d d1 G l1 l2 l3 l4 l5 z1 ⎔
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 110 50 24 55 31 31 37
20 1 110 60 24 55 31 38 37

23
