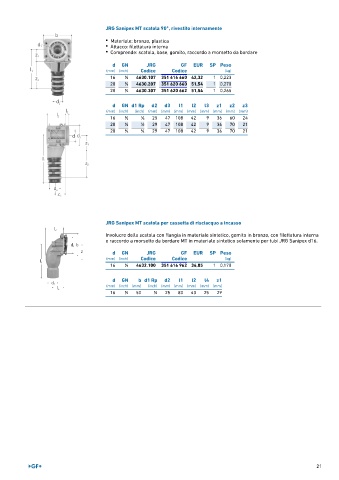

Page 21 - GEORGFISCHER - LISTINO 879 - FIDRA

JRG Sanipex MT scatola 90°, rivestito internamente
• Materiale: bronzo, plastica
• Attacco: filettatura interna
• Comprende: scatola, base, gomito, raccordo a morsetto da bordare

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 1 ∕2 4630.107 351 616 660 42,32 1 0,223
20 1 ∕2 4630.207 351 620 660 51,54 1 0,270
20 3 ∕4 4630.307 351 620 662 51,54 1 0,265

d GN d1 Rp d2 d3 l1 l2 l3 z1 z2 z3
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 1 ∕2 25 47 108 42 9 36 60 24
20 1 ∕2 1 ∕2 29 47 108 42 9 36 70 21
20 3 ∕4 3 ∕4 29 47 108 42 9 36 70 21

JRG Sanipex MT scatola per cassetta di risciacquo a incasso

Involucro della scatola con flangia in materiale sintetico, gomito in bronzo, con filettatura interna
e raccordo a morsetto da bordare MT in materiale sintetico solamente per tubi JRG Sanipex d16.

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 1 ∕2 4632.100 351 616 962 36,85 1 0,170

d GN b d1 Rp d2 l1 l2 l4 z1
(mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 50 1 ∕2 25 80 43 25 29

21
