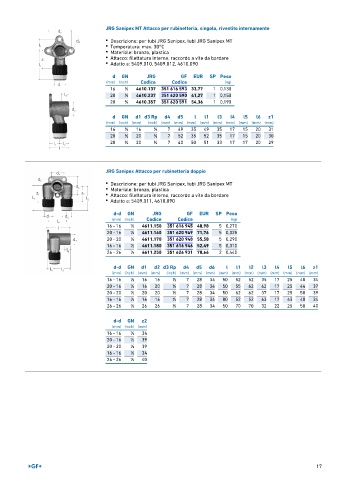

Page 17 - GEORGFISCHER - LISTINO 879 - FIDRA

JRG Sanipex MT Attacco per rubinetteria, singolo, rivestito internamente
• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Temperatura: max. 30°C
• Materiale: bronzo, plastica
• Attacco: filettatura interna, raccordo a vite da bordare
• Adatto a: 5409.010, 5409.012, 4610.090

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 1 ∕2 4610.137 351 616 593 33,77 1 0,130
20 1 ∕2 4610.237 351 620 590 41,27 1 0,150
20 3 ∕4 4610.357 351 620 591 54,36 1 0,190

d GN d1 d3 Rp d4 d5 l l1 l3 l4 l5 l6 z1
(mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 1 ∕2 16 1 ∕2 7 49 35 49 35 17 15 20 31
20 1 ∕2 20 1 ∕2 7 52 35 52 35 17 15 20 30
20 3 ∕4 20 3 ∕4 7 40 50 51 33 17 17 20 29

JRG Sanipex Attacco per rubinetteria doppio

• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura interna, raccordo a vite da bordare
• Adatto a: 5409.011, 4610.090

d-d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 ‐ 16 1 ∕2 4611.150 351 616 945 48,98 5 0,270
20 ‐ 16 1 ∕2 4611.160 351 620 949 71,76 5 0,325
20 ‐ 20 1 ∕2 4611.170 351 620 948 55,58 5 0,290
16 ‐ 16 1 ∕2 4611.180 351 616 946 52,49 5 0,310
26 ‐ 26 1 ∕2 4611.250 351 626 931 70,66 2 0,440

d-d GN d1 d2 d3 Rp d4 d5 d6 l l1 l2 l3 l4 l5 l6 z1
(mm) (inch) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 16 1 ∕2 16 16 1 ∕2 7 28 34 50 52 52 35 17 25 40 34
20 ‐ 16 1 ∕2 16 20 1 ∕2 7 28 34 50 55 62 62 17 25 44 37
20 ‐ 20 1 ∕2 20 20 1 ∕2 7 28 34 50 62 62 37 17 25 50 39
16 ‐ 16 1 ∕2 16 16 1 ∕2 7 28 34 80 52 52 63 17 43 40 34
26 ‐ 26 1 ∕2 26 26 1 ∕2 7 28 34 50 70 70 32 22 25 50 40

d-d GN z2
(mm) (inch) (mm)
16 ‐ 16 1 ∕2 34
20 ‐ 16 1 ∕2 39
20 ‐ 20 1 ∕2 39
16 ‐ 16 1 ∕2 34
26 ‐ 26 1 ∕2 40
