P. 22

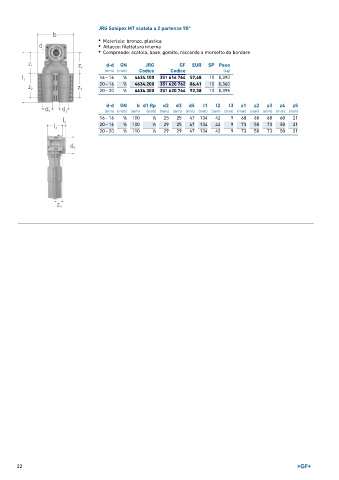

JRG Sanipex MT scatola a 2 partenze 90°
• Materiale: bronzo, plastica
• Attacco: filettatura interna
• Comprende: scatola, base, gomito, raccordo a morsetto da bordare
d-d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 ‐ 16 1 ∕2 4634.100 351 616 764 57,68 10 0,390
20 ‐ 16 1 ∕2 4634.200 351 620 762 86,41 10 0,360
20 ‐ 20 1 ∕2 4634.300 351 620 764 92,38 10 0,395
d-d GN b d1 Rp d2 d3 d5 l1 l2 l3 z1 z2 z3 z4 z5
(mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 16 1 ∕2 100 1 ∕2 25 25 47 134 42 9 68 60 68 60 21
20 ‐ 16 1 ∕2 100 1 ∕2 29 25 47 134 42 9 73 50 73 50 21
20 ‐ 20 1 ∕2 110 1 ∕2 29 29 47 134 42 9 73 50 73 50 21
