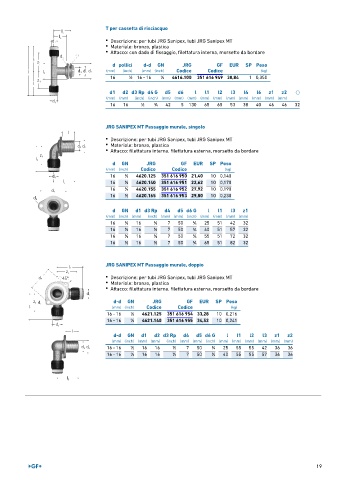

Page 19 - GEORGFISCHER - LISTINO 879 - FIDRA

T per cassetta di risciacquo
• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: con dado di fissaggio, filettatura interna, morsetto da bordare

d pollici d-d GN JRG GF EUR SP Peso
(mm) (inch) (mm) (inch) Codice Codice (kg)
16 1 ∕2 16 ‐ 16 1 ∕2 4616.100 351 616 949 38,84 1 0,350

d1 d2 d3 Rp d4 G d5 d6 l l1 l2 l3 l4 l6 z1 z2 ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 16 1 ∕2 3 ∕4 42 5 130 65 65 53 38 40 46 46 32

JRG SANIPEX MT Passaggio murale, singolo

• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura interna, filettatura esterna, morsetto da bordare

d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 1 ∕2 4620.125 351 616 950 21,40 10 0,140
16 1 ∕2 4620.140 351 616 951 22,62 10 0,170
16 1 ∕2 4620.155 351 616 952 27,92 10 0,190
16 1 ∕2 4620.165 351 616 953 29,80 10 0,230

d GN d1 d3 Rp d4 d5 d6 G l l1 l3 z1
(mm) (inch) (mm) (inch) (mm) (mm) (inch) (mm) (mm) (mm) (mm)
16 1 ∕2 16 1 ∕2 7 50 3 ∕4 25 51 42 32
16 1 ∕2 16 1 ∕2 7 50 3 ∕4 40 51 57 32
16 1 ∕2 16 1 ∕2 7 50 3 ∕4 55 51 72 32
16 1 ∕2 16 1 ∕2 7 50 3 ∕4 65 51 82 32

JRG SANIPEX MT Passaggio murale, doppio

• Descrizione: per tubi JRG Sanipex, tubi JRG Sanipex MT
• Materiale: bronzo, plastica
• Attacco: filettatura interna, filettatura esterna, morsetto da bordare

d-d GN JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
16 ‐ 16 1 ∕2 4621.125 351 616 954 33,28 10 0,216
16 ‐ 16 1 ∕2 4621.140 351 616 955 34,52 10 0,241

d-d GN d1 d2 d3 Rp d4 d5 d6 G l l1 l2 l3 z1 z2
(mm) (inch) (mm) (mm) (inch) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 16 1 ∕2 16 16 1 ∕2 7 50 3 ∕4 25 55 55 42 36 36
16 ‐ 16 1 ∕2 16 16 1 ∕2 7 50 3 ∕4 40 55 55 57 36 36

19
