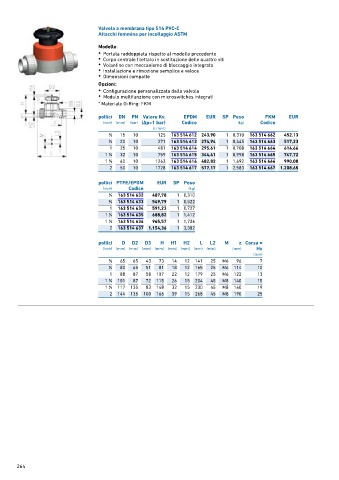

Page 264 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 514 PVC-C
Attacchi femmina per incollaggio ASTM

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso FKM EUR
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
1 ∕2 15 10 125 163 514 612 243,90 1 0,310 163 514 662 452,13
3 20 10 271 163 514 613 274,94 1 0,445 163 514 663 517,23
∕4
1 25 10 481 163 514 614 295,61 1 0,708 163 514 664 614,66
1 32 10 759 163 514 615 344,41 1 0,998 163 514 665 747,72
1 ∕4
1
1 ∕2 40 10 1263 163 514 616 482,82 1 1,692 163 514 666 990,00
2 50 10 1728 163 514 617 577,17 1 2,583 163 514 667 1.208,65
pollici PTFE/EPDM EUR SP Peso
(inch) Codice (kg)
1 163 514 632 487,78 1 0,310
∕2
3 ∕4 163 514 633 549,79 1 0,522
1 163 514 634 591,23 1 0,727
1
1 ∕4 163 514 635 688,82 1 1,412
1 163 514 636 965,57 1 1,726
1 ∕2
2 163 514 637 1.154,36 1 3,382
pollici D D2 D3 H H1 H2 L L2 M z Corsa =
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
1 ∕2 65 65 43 73 14 12 141 25 M6 96 7
3 80 65 51 81 18 12 165 25 M6 114 10
∕4
1 88 87 58 107 22 12 179 25 M6 122 13
1 101 87 72 115 26 15 204 45 M8 140 15
1 ∕4
1
1 ∕2 117 135 83 148 32 15 230 45 M8 160 19
2 144 135 100 166 39 15 268 45 M8 190 25
