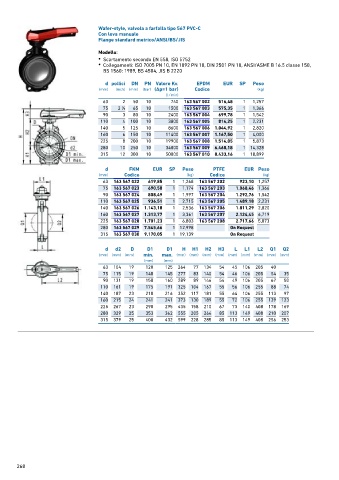

Page 268 - GEORGFISCHER - LISTINO 876 - FIDRA

Wafer-style, valvola a farfalla tipo 567 PVC-C
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 567 002 516,48 1 1,257
75 2 ∕2 65 10 1500 163 567 003 575,35 1 1,366
1
90 3 80 10 2400 163 567 004 699,78 1 1,542
110 4 100 10 3800 163 567 005 814,25 1 2,231
140 5 125 10 8600 163 567 006 1.044,92 1 2,820
160 6 150 10 11400 163 567 007 1.167,50 1 4,000
225 8 200 10 19900 163 567 008 1.514,05 1 5,873
280 10 250 10 34000 163 567 009 6.468,18 1 14,328
315 12 300 10 50000 163 567 010 8.433,16 1 18,899

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 163 567 022 619,85 1 1,268 163 567 202 923,10 1,257
75 163 567 023 690,58 1 1,174 163 567 203 1.068,46 1,366
90 163 567 024 808,49 1 1,997 163 567 204 1.292,76 1,542
110 163 567 025 936,51 1 2,715 163 567 205 1.489,18 2,231
140 163 567 026 1.143,18 1 2,536 163 567 206 1.811,29 2,820
160 163 567 027 1.313,77 1 3,361 163 567 207 2.124,45 6,719
225 163 567 028 1.701,23 1 6,803 163 567 208 2.717,66 5,873
280 163 567 029 7.545,66 1 12,998 On Request
315 163 567 030 9.170,05 1 19,139 On Request

d d2 D D1 D1 H H1 H2 H3 L L1 L2 Q1 Q2
(mm) (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120 125 264 77 134 54 45 106 205 40
75 115 19 140 145 277 83 140 54 46 106 205 54 35
90 131 19 150 160 289 89 146 54 49 106 205 67 50
110 161 19 175 191 325 104 167 55 56 106 255 88 74
140 187 23 210 216 352 117 181 55 64 106 255 113 97
160 215 24 241 241 373 130 189 55 72 106 255 139 123
225 267 23 290 295 435 158 210 67 73 140 408 178 169
280 329 25 353 362 555 205 264 85 113 149 408 210 207
315 379 25 400 432 599 228 285 85 113 149 408 256 253

268
