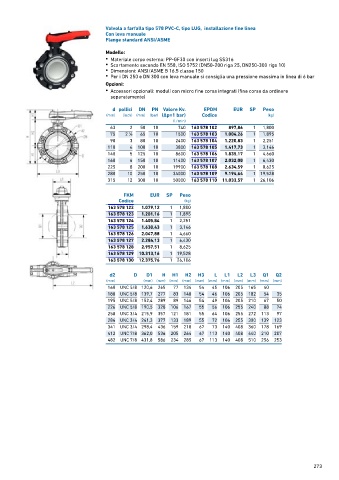

Valvola a farfalla tipo 578 PVC-C, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 578 102 897,86 1 1,800
75 2 ∕2 65 10 1500 163 578 103 1.004,26 1 1,895
1
90 3 80 10 2400 163 578 104 1.220,83 1 2,251
110 4 100 10 3800 163 578 105 1.417,73 1 3,146
140 5 125 10 8600 163 578 106 1.835,17 1 4,660
160 6 150 10 11400 163 578 107 2.032,00 1 6,430
225 8 200 10 19900 163 578 108 2.634,59 1 8,625
280 10 250 10 34000 163 578 109 9.194,64 1 19,528
315 12 300 10 50000 163 578 110 11.033,57 1 26,106

FKM EUR SP Peso
Codice (kg)
163 578 122 1.079,12 1 1,800
163 578 123 1.201,16 1 1,895
163 578 124 1.405,84 1 2,251
163 578 125 1.630,43 1 3,146
163 578 126 2.047,88 1 4,660
163 578 127 2.284,13 1 6,430
163 578 128 2.957,51 1 8,625
163 578 129 10.313,16 1 19,528
163 578 130 12.375,76 1 26,106

d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 UNC 5/8 120,6 265 77 134 54 45 106 205 165 40
180 UNC 5/8 139,7 277 83 140 54 46 106 205 182 54 35
195 UNC 5/8 152,4 289 89 146 54 49 106 205 210 67 50
226 UNC 5/8 190,5 328 106 167 55 56 106 255 240 88 74
258 UNC 3/4 215,9 357 121 181 55 64 106 255 272 113 97
284 UNC 3/4 241,3 377 133 189 55 72 106 255 300 139 123
341 UNC 3/4 298,4 436 159 210 67 73 140 408 360 178 169
412 UNC 7/8 362,0 536 205 264 67 113 140 408 440 210 207
482 UNC 7/8 431,8 586 234 285 67 113 140 408 510 256 253
