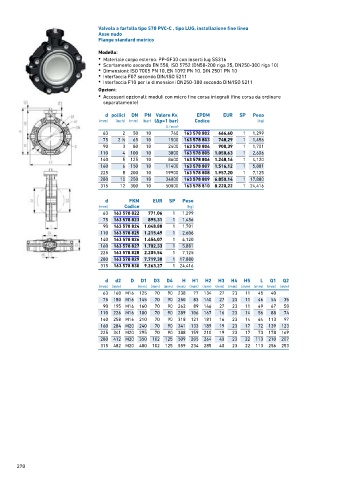

Page 270 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 578 PVC-C , tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 578 802 666,60 1 1,299
75 2 ∕2 65 10 1500 163 578 803 748,29 1 1,456
1
90 3 80 10 2400 163 578 804 908,39 1 1,701
110 4 100 10 3800 163 578 805 1.058,63 1 2,606
140 5 125 10 8600 163 578 806 1.248,16 1 4,120
160 6 150 10 11400 163 578 807 1.516,12 1 5,881
225 8 200 10 19900 163 578 808 1.957,20 1 7,125
280 10 250 10 34000 163 578 809 6.850,14 1 17,880
315 12 300 10 50000 163 578 810 8.220,22 1 24,416

d FKM EUR SP Peso
(mm) Codice (kg)
63 163 578 822 771,06 1 1,299
75 163 578 823 895,31 1 1,456
90 163 578 824 1.048,80 1 1,701
110 163 578 825 1.215,49 1 2,606
140 163 578 826 1.454,07 1 4,120
160 163 578 827 1.702,33 1 5,881
225 163 578 828 2.205,54 1 7,125
280 163 578 829 7.719,38 1 17,880
315 163 578 830 9.263,27 1 24,416

d d2 D D1 D3 D4 H H1 H2 H3 H4 H5 L Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 M16 125 70 90 238 77 134 27 23 11 45 40
75 180 M16 145 70 90 250 83 140 27 23 11 46 54 35
90 195 M16 160 70 90 262 89 146 27 23 11 49 67 50
110 226 M16 180 70 90 289 106 167 16 23 14 56 88 74
140 258 M16 210 70 90 318 121 181 16 23 14 64 113 97
160 284 M20 240 70 90 341 133 189 19 23 17 72 139 123
225 341 M20 295 70 90 388 159 210 19 23 17 73 178 169
280 412 M20 350 102 125 509 205 264 40 23 22 113 210 207
315 482 M20 400 102 125 559 234 285 40 23 22 113 256 253
