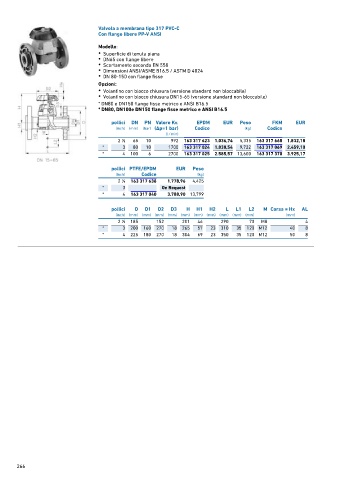

Page 266 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 317 PVC-C
Con flange libere PP-V ANSI

Modello:
• Superficie di tenuta piana
• DN65 con flange libere
• Scartamento secondo EN 558
• Dimensioni ANSI/ASME B16.5 / ASTM D 4024
• DN 80-150 con flange fisse

Opzioni:
• Volantino con blocco chiusura (versione standard non bloccabile)
• Volantino con blocco chiusura DN15-65 (versione standard non bloccabile)

* DN80 e DN150 flange fisse metrico e ANSI B16.5
* DN80, DN100e DN150 flange fisse metrico e ANSI B16.5

pollici DN PN Valore Kv. EPDM EUR Peso FKM EUR
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
1
2 ∕2 65 10 992 163 317 623 1.036,74 5,335 163 317 668 1.832,18
* 3 80 10 1700 163 317 024 1.838,54 9,722 163 317 069 2.459,10
* 4 100 6 2700 163 317 025 2.585,57 13,600 163 317 370 3.925,17

pollici PTFE/EPDM EUR Peso
(inch) Codice (kg)
1
2 ∕2 163 317 638 1.778,96 4,425
* 3 On Request
* 4 163 317 040 3.788,90 13,799

pollici D D1 D2 D3 H H1 H2 L L1 L2 M Corsa = Hx AL
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1
2 ∕2 185 152 201 46 290 70 M8 4
* 3 200 160 270 18 265 57 23 310 35 120 M12 40 8
* 4 225 180 270 18 304 69 23 350 35 120 M12 50 8
