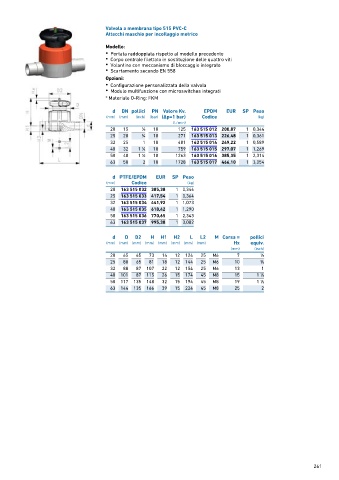

Page 261 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 515 PVC-C
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 163 515 012 200,87 1 0,344
25 20 3 ∕4 10 271 163 515 013 226,48 1 0,361
32 25 1 10 481 163 515 014 249,22 1 0,589
40 32 1 ∕4 10 759 163 515 015 297,07 1 1,269
1
50 40 1 ∕2 10 1263 163 515 016 385,35 1 2,314
1
63 50 2 10 1728 163 515 017 466,10 1 3,054
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 515 032 385,38 1 0,344
25 163 515 033 417,54 1 0,364
32 163 515 034 441,92 1 1,073
40 163 515 035 618,42 1 1,290
50 163 515 036 770,65 1 2,343
63 163 515 037 995,38 1 3,082

d D D2 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 7 1 ∕2
25 80 65 81 18 12 144 25 M6 10 3 ∕4
32 88 87 107 22 12 154 25 M6 13 1
40 101 87 115 26 15 174 45 M8 15 1 ∕4
1
50 117 135 148 32 15 194 45 M8 19 1 ∕2
1
63 144 135 166 39 15 224 45 M8 25 2

261
