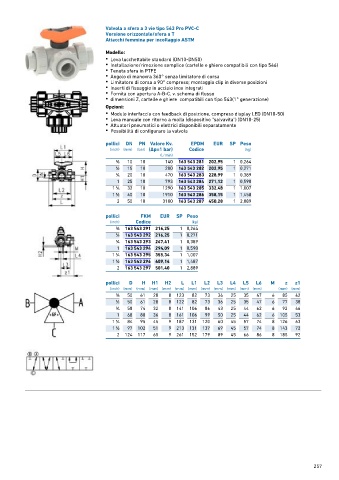

Page 257 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera a 3 vie tipo 543 Pro PVC-C
Versione orizzontale/sfera a T
Attacchi femmina per incollaggio ASTM

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 140 163 543 281 202,95 1 0,264
1 15 10 200 163 543 282 202,95 1 0,271
∕2
3 ∕4 20 10 470 163 543 283 228,99 1 0,389
1 25 10 793 163 543 284 271,12 1 0,590
1
1 ∕4 32 10 1290 163 543 285 332,48 1 1,007
1 40 10 1910 163 543 286 358,15 1 1,458
1 ∕2
2 50 10 3100 163 543 287 450,28 1 2,889
pollici FKM EUR SP Peso
(inch) Codice (kg)
3 ∕8 163 543 291 216,25 1 0,264
1 163 543 292 216,25 1 0,271
∕2
3 ∕4 163 543 293 247,41 1 0,389
1 163 543 294 294,09 1 0,590
1
1 ∕4 163 543 295 355,34 1 1,007
1 163 543 296 409,14 1 1,487
1 ∕2
2 163 543 297 501,40 1 2,889
pollici D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 ∕8 50 61 28 8 123 82 73 36 25 35 47 6 85 42
1 50 61 28 8 122 82 73 36 25 35 47 6 77 38
∕2
3 ∕4 58 74 32 8 141 106 86 43 25 44 62 6 92 46
1 68 80 36 8 161 106 99 50 25 44 62 6 105 53
1 84 95 45 9 187 131 120 60 45 57 74 8 126 63
1 ∕4
1
1 ∕2 97 102 51 9 213 131 137 69 45 57 74 8 143 72
2 124 117 65 9 261 152 179 89 45 66 86 8 185 92
