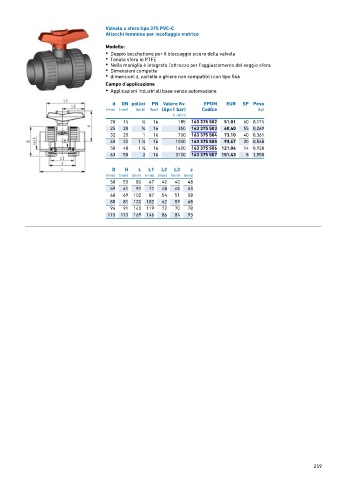

Page 259 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 375 PVC-C
Attacchi femmina per incollaggio metrico

Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546

Campo d'applicazione
• Applicazioni industriali base senza automazione

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 163 375 502 51,01 60 0,175
25 20 3 ∕4 16 350 163 375 503 60,40 55 0,269
32 25 1 16 700 163 375 504 73,10 40 0,361
40 32 1 ∕4 16 1000 163 375 505 93,67 20 0,568
1
50 40 1 ∕2 16 1600 163 375 506 121,04 14 0,928
1
63 50 2 16 3100 163 375 507 151,43 8 1,550
D H L L1 L2 L3 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 55 80 67 42 40 48
59 61 91 77 48 45 53
68 69 102 87 54 51 58
80 81 120 102 62 59 68
94 91 140 119 72 70 78
115 113 169 146 86 84 93
