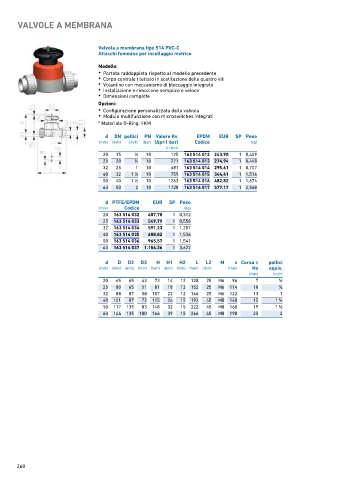

Page 260 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE A MEMBRANA

Valvola a membrana tipo 514 PVC-C
Attacchi femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 163 514 012 243,90 1 0,409
25 20 3 ∕4 10 271 163 514 013 274,94 1 0,448
32 25 1 10 481 163 514 014 295,61 1 0,707
40 32 1 ∕4 10 759 163 514 015 344,41 1 1,516
1
50 40 1 ∕2 10 1263 163 514 016 482,82 1 1,674
1
63 50 2 10 1728 163 514 017 577,17 1 2,568
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 514 032 487,78 1 0,312
25 163 514 033 549,79 1 0,558
32 163 514 034 591,23 1 1,207
40 163 514 035 688,82 1 1,536
50 163 514 036 965,57 1 1,541
63 163 514 037 1.154,36 1 3,622

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 128 25 M6 96 7 1 ∕2
25 80 65 51 81 18 12 152 25 M6 114 10 3 ∕4
32 88 87 58 107 22 12 166 25 M6 122 13 1
40 101 87 72 115 26 15 192 45 M8 140 15 1 ∕4
1
50 117 135 83 148 32 15 222 45 M8 160 19 1 ∕2
1
63 144 135 100 166 39 15 266 45 M8 190 25 2
