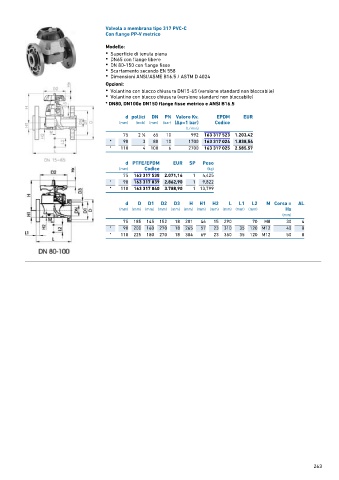

Valvola a membrana tipo 317 PVC-C
Con flange PP-V metrico

Modello:
• Superficie di tenuta piana
• DN65 con flange libere
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Dimensioni ANSI/ASME B16.5 / ASTM D 4024

Opzioni:
• Volantino con blocco chiusura DN15-65 (versione standard non bloccabile)
• Volantino con blocco chiusura (versione standard non bloccabile)

* DN80, DN100e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
75 2 ∕2 65 10 992 163 317 523 1.203,42
1
* 90 3 80 10 1700 163 317 024 1.838,54
* 110 4 100 6 2700 163 317 025 2.585,57

d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
75 163 317 538 2.071,16 1 4,425
* 90 163 317 039 2.862,90 1 9,822
* 110 163 317 040 3.788,90 1 13,799

d D D1 D2 D3 H H1 H2 L L1 L2 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
75 185 145 152 18 201 46 15 290 70 M8 30 4
* 90 200 160 270 18 265 57 23 310 35 120 M12 40 8
* 110 225 180 270 18 304 69 23 350 35 120 M12 50 8
