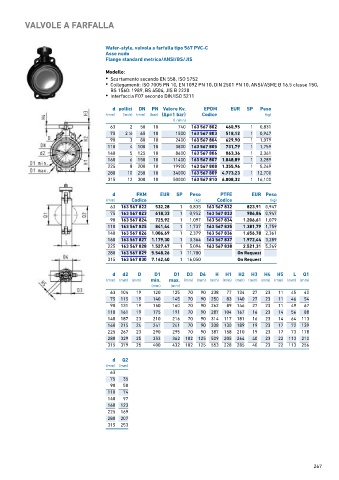

Page 267 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE A FARFALLA

Wafer-style, valvola a farfalla tipo 567 PVC-C
Asse nudo
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Interfaccia F07 secondo DIN/ISO 5211

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 567 802 460,95 1 0,831
75 2 ∕2 65 10 1500 163 567 803 518,12 1 0,947
1
90 3 80 10 2400 163 567 804 629,90 1 1,079
110 4 100 10 3800 163 567 805 731,79 1 1,759
140 5 125 10 8600 163 567 806 863,36 1 2,361
160 6 150 10 11400 163 567 807 1.048,89 1 3,289
225 8 200 10 19900 163 567 808 1.355,96 1 5,269
280 10 250 10 34000 163 567 809 4.773,23 1 12,700
315 12 300 10 50000 163 567 810 6.008,32 1 16,100

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 163 567 822 532,28 1 0,835 163 567 832 823,91 0,947
75 163 567 823 618,33 1 0,952 163 567 833 986,84 0,947
90 163 567 824 725,92 1 1,097 163 567 834 1.206,61 1,079
110 163 567 825 841,44 1 1,737 163 567 835 1.381,79 1,759
140 163 567 826 1.006,69 1 2,379 163 567 836 1.656,78 2,361
160 163 567 827 1.179,30 1 3,364 163 567 837 1.972,44 3,289
225 163 567 828 1.527,47 1 5,094 163 567 838 2.521,31 5,269
280 163 567 829 5.548,26 1 11,700 On Request
315 163 567 830 7.162,40 1 16,050 On Request

d d2 D D1 D1 D3 D4 H H1 H2 H3 H4 H5 L Q1
(mm) (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120 125 70 90 238 77 134 27 23 11 45 40
75 115 19 140 145 70 90 250 83 140 27 23 11 46 54
90 131 19 150 160 70 90 262 89 146 27 23 11 49 67
110 161 19 175 191 70 90 287 104 167 16 23 14 56 88
140 187 23 210 216 70 90 314 117 181 16 23 14 64 113
160 215 24 241 241 70 90 338 130 189 19 23 17 72 139
225 267 23 290 295 70 90 387 158 210 19 23 17 73 178
280 329 25 353 362 102 125 509 205 264 40 23 22 113 210
315 379 25 400 432 102 125 553 228 285 40 23 22 113 256

d Q2
(mm) (mm)
63
75 35
90 50
110 74
140 97
160 123
225 169
280 207
315 253
