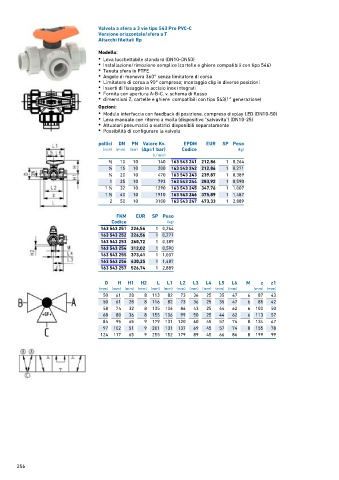

Page 256 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera a 3 vie tipo 543 Pro PVC-C
Versione orizzontale/sfera a T
Attacchi filettati Rp

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 140 163 543 241 212,86 1 0,264
1 15 10 200 163 543 242 212,86 1 0,271
∕2
3 ∕4 20 10 470 163 543 243 239,87 1 0,389
1 25 10 793 163 543 244 283,92 1 0,590
1
1 ∕4 32 10 1290 163 543 245 347,76 1 1,007
1 40 10 1910 163 543 246 375,89 1 1,487
1 ∕2
2 50 10 3100 163 543 247 473,33 1 2,889
FKM EUR SP Peso
Codice (kg)
163 543 251 226,56 1 0,264
163 543 252 226,56 1 0,271
163 543 253 260,72 1 0,389
163 543 254 312,02 1 0,590
163 543 255 373,41 1 1,007
163 543 256 430,25 1 1,487
163 543 257 526,74 1 2,889

D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 28 8 113 82 73 36 25 35 47 6 87 43
50 61 28 8 116 82 73 36 25 35 47 6 85 42
58 74 32 8 135 106 86 43 25 44 62 6 100 50
68 80 36 8 155 106 99 50 25 44 62 6 113 57
84 95 45 9 179 131 120 60 45 57 74 8 134 67
97 102 51 9 201 131 137 69 45 57 74 8 155 78
124 117 65 9 255 152 179 89 45 66 86 8 199 99
