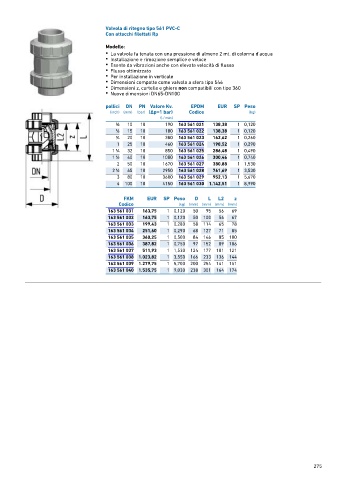

Page 275 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 561 PVC-C
Con attacchi filettati Rp

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 190 163 561 021 138,38 1 0,120
∕8
1 ∕2 15 10 180 163 561 022 138,38 1 0,120
3 20 10 380 163 561 023 162,62 1 0,260
∕4
1 25 10 460 163 561 024 198,52 1 0,290
1 32 10 850 163 561 025 286,48 1 0,490
1 ∕4
1
1 ∕2 40 10 1080 163 561 026 300,46 1 0,740
2 50 10 1670 163 561 027 380,88 1 1,530
1 65 10 2950 163 561 028 761,69 1 3,530
2 ∕2
3 80 10 3600 163 561 029 952,13 1 5,670
4 100 10 4150 163 561 030 1.142,51 1 8,990
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
163 561 031 163,75 1 0,120 50 95 56 69
163 561 032 163,75 1 0,120 50 100 56 67
163 561 033 199,43 1 0,280 58 114 65 78
163 561 034 251,60 1 0,290 68 127 71 85
163 561 035 360,25 1 0,500 84 146 85 100
163 561 036 387,82 1 0,750 97 152 89 106
163 561 037 511,93 1 1,530 124 177 101 121
163 561 038 1.023,82 1 3,550 166 233 136 144
163 561 039 1.279,75 1 5,700 200 254 141 151
163 561 040 1.535,75 1 9,030 238 301 164 174
