Page 280 - GEORGFISCHER - LISTINO 876 - FIDRA

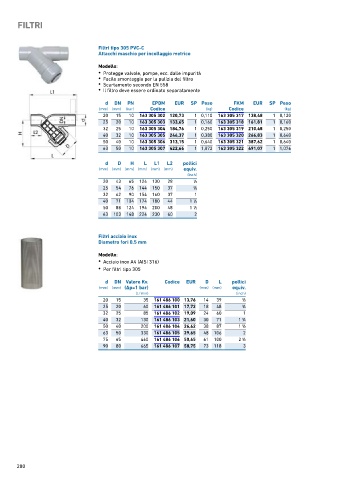

FILTRI

Filtri tipo 305 PVC-C
Attacchi maschio per incollaggio metrico

Modello:
• Protegge valvole, pompe, ecc. dalle impurità
• Facile smontaggio per la pulizia del filtro
• Scartamento secondo EN 558
• Il filtro deve essere ordinato separatamente

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
20 15 10 163 305 302 120,73 1 0,110 163 305 317 138,48 1 0,120
25 20 10 163 305 303 133,65 1 0,160 163 305 318 161,81 1 0,160
32 25 10 163 305 304 184,76 1 0,250 163 305 319 210,48 1 0,250
40 32 10 163 305 305 246,37 1 0,380 163 305 320 266,83 1 0,640
50 40 10 163 305 306 313,15 1 0,640 163 305 321 387,62 1 0,640
63 50 10 163 305 307 422,66 1 1,072 163 305 322 491,07 1 1,076

d D H L L1 L2 pollici
(mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 43 65 124 130 28 1 ∕2
25 54 76 144 150 37 3 ∕4
32 62 90 154 160 37 1
40 71 104 174 180 44 1 ∕4
1
50 88 124 194 200 48 1 ∕2
1
63 103 148 224 230 60 2

Filtri acciaio inox
Diametro fori 0.5 mm

Modello:
• Acciaio inox A4 (AISI 316)

• Per filtri tipo 305

d DN Valore Kv. Codice EUR D L pollici
(mm) (mm) (Δp=1 bar) (mm) (mm) equiv.
(l ⁄ min) (inch)
20 15 35 161 486 100 13,76 14 39 1 ∕2
25 20 60 161 486 101 17,72 18 48 3 ∕4
32 25 85 161 486 102 19,09 24 60 1
40 32 130 161 486 103 21,60 30 71 1 ∕4
1
50 40 200 161 486 104 26,62 38 87 1 ∕2
1
63 50 330 161 486 105 29,65 48 106 2
75 65 460 161 486 106 50,65 61 100 2 ∕2
1
90 80 665 161 486 107 58,75 73 118 3

280
