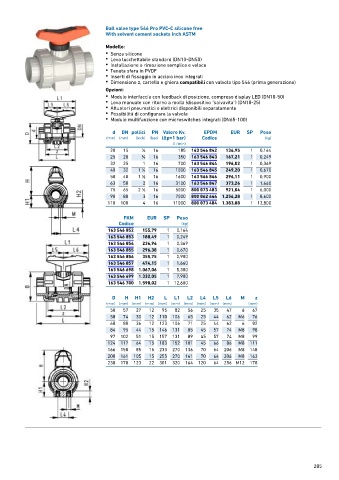

Page 285 - GEORGFISCHER - LISTINO 876 - FIDRA

Ball valve type 546 Pro PVC-C silicone free
With solvent cement sockets Inch ASTM

Modello:
• Senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 163 546 842 136,95 1 0,164
25 20 3 ∕4 16 350 163 546 843 167,21 1 0,249
32 25 1 16 700 163 546 844 196,02 1 0,369
40 32 1 ∕4 16 1000 163 546 845 249,20 1 0,670
1
50 40 1 ∕2 16 1600 163 546 846 296,11 1 0,900
1
63 50 2 16 3100 163 546 847 373,26 1 1,660
75 65 2 ∕2 16 5000 800 073 483 921,04 1 6,000
1
90 80 3 16 7000 800 062 444 1.254,28 1 8,600
110 100 4 16 11000 800 073 484 1.383,88 1 13,800
FKM EUR SP Peso
Codice (kg)
163 546 852 155,79 1 0,164
163 546 853 188,49 1 0,249
163 546 854 236,94 1 0,369
163 546 855 296,38 1 0,670
163 546 856 355,75 1 0,900
163 546 857 474,15 1 1,660
163 546 698 1.067,06 1 5,300
163 546 699 1.332,05 1 7,900
163 546 700 1.598,02 1 12,600

D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 57 27 12 95 82 56 25 35 47 6 67
58 74 30 12 110 106 65 25 44 62 M6 76
68 80 36 12 123 106 71 25 44 62 6 82
84 95 44 15 146 131 85 45 57 74 M8 98
97 102 51 15 157 131 89 45 57 74 M8 99
124 117 64 15 183 152 101 45 66 86 M8 111
166 150 85 15 233 270 136 70 64 206 M8 148
200 161 105 15 255 270 141 70 64 206 M8 163
238 178 123 22 301 320 164 120 64 256 M12 178

285
