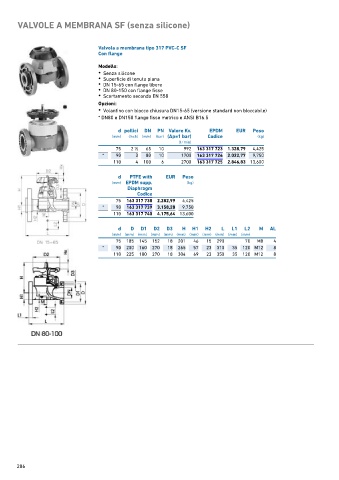

Page 286 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE A MEMBRANA SF (senza silicone)

Valvola a membrana tipo 317 PVC-C SF
Con flange

Modello:
• Senza silicone
• Superficie di tenuta piana
• DN 15-65 con flange libere
• DN 80-150 con flange fisse
• Scartamento secondo EN 558

Opzioni:
• Volantino con blocco chiusura DN15-65 (versione standard non bloccabile)

* DN80 e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 10 992 163 317 723 1.328,79 4,425
1
* 90 3 80 10 1700 163 317 724 2.022,77 9,750
110 4 100 6 2700 163 317 725 2.846,83 13,600

d PTFE with EUR Peso
(mm) EPDM supp. (kg)
Diaphragm
Codice
75 163 317 738 2.282,99 4,425
* 90 163 317 739 3.158,28 9,750
110 163 317 740 4.175,64 13,600

d D D1 D2 D3 H H1 H2 L L1 L2 M AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 152 18 201 46 15 290 70 M8 4
* 90 200 160 270 18 265 57 23 310 35 120 M12 8
110 225 180 270 18 304 69 23 350 35 120 M12 8
