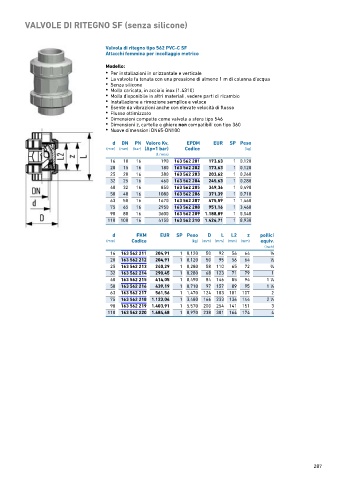

Page 287 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE DI RITEGNO SF (senza silicone)

Valvola di ritegno tipo 562 PVC-C SF
Attacchi femmina per incollaggio metrico

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Senza silicone
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 163 562 201 173,63 1 0,120
20 15 16 180 163 562 202 173,63 1 0,120
25 20 16 380 163 562 203 203,62 1 0,260
32 25 16 460 163 562 204 245,63 1 0,280
40 32 16 850 163 562 205 349,36 1 0,490
50 40 16 1080 163 562 206 371,39 1 0,710
63 50 16 1670 163 562 207 475,59 1 1,460
75 65 16 2950 163 562 208 951,16 1 3,460
90 80 16 3600 163 562 209 1.188,89 1 5,540
110 100 16 4150 163 562 210 1.426,71 1 8,930

d FKM EUR SP Peso D L L2 z pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
16 163 562 211 204,91 1 0,120 50 92 56 64 3 ∕8
20 163 562 212 204,91 1 0,120 50 95 56 64 1 ∕2
25 163 562 213 240,29 1 0,280 58 110 65 72 3 ∕4
32 163 562 214 290,45 1 0,280 68 123 71 79 1
40 163 562 215 414,05 1 0,490 84 146 85 94 1 ∕4
1
50 163 562 216 439,19 1 0,710 97 157 89 95 1 ∕2
1
63 163 562 217 561,56 1 1,470 124 183 101 107 2
75 163 562 218 1.123,04 1 3,480 166 233 136 144 2 ∕2
1
90 163 562 219 1.403,91 1 5,570 200 254 141 151 3
110 163 562 220 1.684,68 1 8,970 238 301 164 174 4

287
