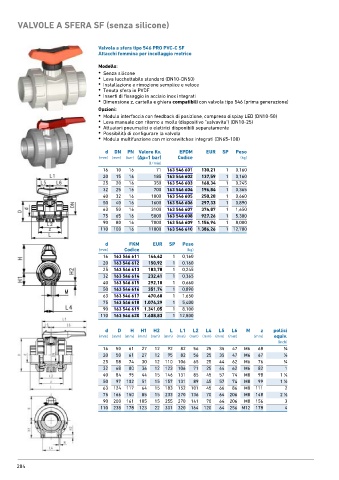

P. 284
VALVOLE A SFERA SF (senza silicone)
Valvola a sfera tipo 546 PRO PVC-C SF
Attacchi femmina per incollaggio metrico
Modello:
• Senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)
d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 163 546 601 130,21 1 0,160
20 15 16 185 163 546 602 137,59 1 0,160
25 20 16 350 163 546 603 168,34 1 0,245
32 25 16 700 163 546 604 196,84 1 0,365
40 32 16 1000 163 546 605 250,28 1 0,660
50 40 16 1600 163 546 606 297,33 1 0,890
63 50 16 3100 163 546 607 374,87 1 1,650
75 65 16 5000 163 546 608 927,26 1 5,300
90 80 16 7000 163 546 609 1.156,94 1 8,000
110 100 16 11000 163 546 610 1.386,26 1 12,700
d FKM EUR SP Peso
(mm) Codice (kg)
16 163 546 611 144,42 1 0,160
20 163 546 612 150,92 1 0,160
25 163 546 613 183,78 1 0,245
32 163 546 614 232,41 1 0,365
40 163 546 615 292,10 1 0,660
50 163 546 616 351,74 1 0,890
63 163 546 617 470,60 1 1,650
75 163 546 618 1.074,29 1 5,400
90 163 546 619 1.341,05 1 8,100
110 163 546 620 1.608,83 1 12,800
d D H H1 H2 L L1 L2 L4 L5 L6 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 27 12 92 82 56 25 35 47 M6 68 3 ∕8
20 50 61 27 12 95 82 56 25 35 47 M6 67 1 ∕2
25 58 74 30 12 110 106 65 25 44 62 M6 76 3 ∕4
32 68 80 36 12 123 106 71 25 44 62 M6 82 1
40 84 95 44 15 146 131 85 45 57 74 M8 98 1 ∕4
1
50 97 102 51 15 157 131 89 45 57 74 M8 99 1 ∕2
1
63 124 117 64 15 183 152 101 45 66 86 M8 111 2
75 166 150 85 15 233 270 136 70 64 206 M8 148 2 ∕2
1
90 200 161 105 15 255 270 141 70 64 206 M8 156 3
110 238 178 123 22 301 320 164 120 64 256 M12 178 4
