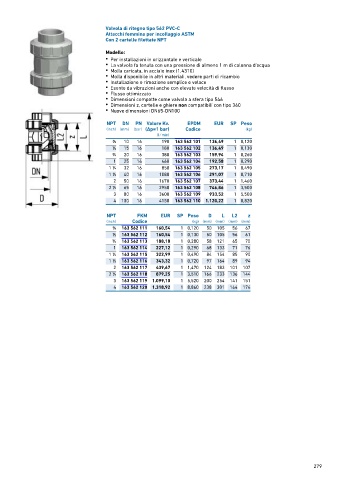

Page 279 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 562 PVC-C
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

NPT DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 16 190 163 562 101 136,49 1 0,120
∕8
1 ∕2 15 16 180 163 562 102 136,49 1 0,130
3 20 16 380 163 562 103 159,94 1 0,260
∕4
1 25 16 460 163 562 104 192,58 1 0,290
1 32 16 850 163 562 105 273,17 1 0,490
1 ∕4
1
1 ∕2 40 16 1080 163 562 106 291,07 1 0,710
2 50 16 1670 163 562 107 373,44 1 1,460
1 65 16 2950 163 562 108 746,86 1 3,500
2 ∕2
3 80 16 3600 163 562 109 933,52 1 5,500
4 100 16 4150 163 562 110 1.120,22 1 8,820

NPT FKM EUR SP Peso D L L2 z
(inch) Codice (kg) (mm) (mm) (mm) (mm)
3 163 562 111 160,54 1 0,120 50 105 56 67
∕8
1 163 562 112 160,54 1 0,130 50 105 56 61
∕2
3 163 562 113 188,18 1 0,280 58 121 65 70
∕4
1 163 562 114 227,12 1 0,290 68 133 71 76
1 163 562 115 322,99 1 0,490 84 154 85 90
1 ∕4
1
1 ∕2 163 562 116 343,32 1 0,720 97 164 89 94
2 163 562 117 439,67 1 1,470 124 183 101 107
1
2 ∕2 163 562 118 879,25 1 3,510 166 233 136 144
3 163 562 119 1.099,10 1 5,520 200 254 141 151
4 163 562 120 1.318,92 1 8,860 238 301 164 174
