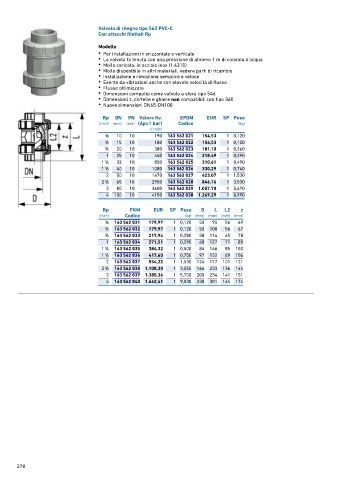

Page 278 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 562 PVC-C
Con attacchi filettati Rp

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

Rp DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 190 163 562 021 154,53 1 0,120
∕8
1 ∕2 15 10 180 163 562 022 154,53 1 0,120
3 20 10 380 163 562 023 181,10 1 0,260
∕4
1 25 10 460 163 562 024 218,49 1 0,290
1 32 10 850 163 562 025 310,61 1 0,490
1 ∕4
1
1 ∕2 40 10 1080 163 562 026 330,29 1 0,740
2 50 10 1670 163 562 027 423,07 1 1,530
1 65 10 2950 163 562 028 846,16 1 3,530
2 ∕2
3 80 10 3600 163 562 029 1.057,70 1 5,670
4 100 10 4150 163 562 030 1.269,29 1 8,990
Rp FKM EUR SP Peso D L L2 z
(inch) Codice (kg) (mm) (mm) (mm) (mm)
3 163 562 031 179,97 1 0,120 50 95 56 69
∕8
1 163 562 032 179,97 1 0,120 50 100 56 67
∕2
3 163 562 033 217,94 1 0,280 58 114 65 78
∕4
1 163 562 034 271,51 1 0,290 68 127 71 85
1 163 562 035 384,32 1 0,500 84 146 85 100
1 ∕4
1
1 ∕2 163 562 036 417,60 1 0,750 97 152 89 106
2 163 562 037 554,22 1 1,530 124 177 101 121
1
2 ∕2 163 562 038 1.108,30 1 3,550 166 233 136 144
3 163 562 039 1.385,36 1 5,700 200 254 141 151
4 163 562 040 1.662,41 1 9,030 238 301 164 174

278
