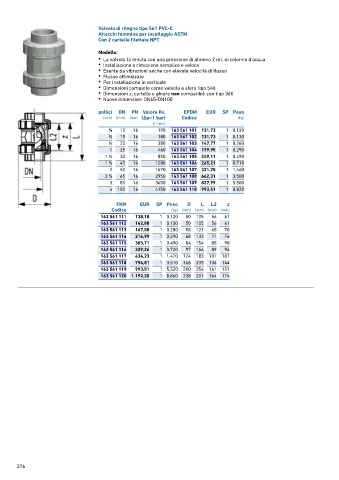

Page 276 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 561 PVC-C
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 16 190 163 561 101 131,73 1 0,120
∕8
1 ∕2 15 16 180 163 561 102 131,73 1 0,130
3 20 16 380 163 561 103 147,77 1 0,260
∕4
1 25 16 460 163 561 104 179,95 1 0,290
1 32 16 850 163 561 105 249,11 1 0,490
1 ∕4
1
1 ∕2 40 16 1080 163 561 106 265,21 1 0,710
2 50 16 1670 163 561 107 321,25 1 1,460
1 65 16 2950 163 561 108 662,31 1 3,500
2 ∕2
3 80 16 3600 163 561 109 827,99 1 5,500
4 100 16 4150 163 561 110 993,51 1 8,820
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
163 561 111 138,18 1 0,120 50 105 56 67
163 561 112 142,88 1 0,130 50 105 56 61
163 561 113 167,08 1 0,280 58 121 65 70
163 561 114 216,99 1 0,290 68 133 71 76
163 561 115 305,71 1 0,490 84 154 85 90
163 561 116 329,26 1 0,720 97 164 89 94
163 561 117 434,23 1 1,470 124 183 101 107
163 561 118 794,81 1 3,510 166 233 136 144
163 561 119 993,51 1 5,520 200 254 141 151
163 561 120 1.192,20 1 8,860 238 301 164 174

276
