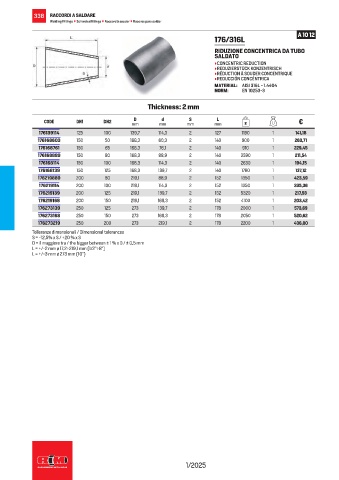

Page 340 - RACCORDERIEMETALLICHE - LISTINO 2025

338 RACCORDI A SALDARE
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar

A 10 12
176/316L
RIDUZIONE CONCENTRICA DA TUBO
SALDATO
• CONCENTRIC REDUCTION
• REDUZIERSTÜCK KONZENTRISCH
• RÉDUCTION À SOUDER CONCENTRIQUE
• REDUCCIÓN CONCÉNTRICA
MATERIAL: AISI 316L - 1.4404
NORM: EN 10253-3

Thickness: 2 mm

d
S
D
L
CODE DN1 DN2 mm mm mm mm g €
176139114 125 100 139,7 114,3 2 127 1190 1 141,18
176168603 150 50 168,3 60,3 2 140 900 1 263,71
176168761 150 65 168,3 76,1 2 140 910 1 229,45
176168889 150 80 168,3 88,9 2 140 3590 1 211,54
176168114 150 100 168,3 114,3 2 140 2630 1 194,15
176168139 150 125 168,3 139,7 2 140 1780 1 137,12
176219889 200 80 219,1 88,9 2 152 1350 1 423,59
176219114 200 100 219,1 114,3 2 152 1350 1 335,36
176219139 200 125 219,1 139,7 2 152 5320 1 217,93
176219168 200 150 219,1 168,3 2 152 4100 1 203,42
176273139 250 125 273 139,7 2 178 2000 1 573,69
176273168 250 150 273 168,3 2 178 2050 1 520,62
176273219 250 200 273 219,1 2 178 2200 1 406,80
Tolleranze dimensionali / Dimensional tolerances
S = -12,5% x S / +20 % x S
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
L = +/-2 mm ø 17,2÷219,1 mm (1/2”÷8”)
L = +/-3 mm ø 273 mm (10”)
