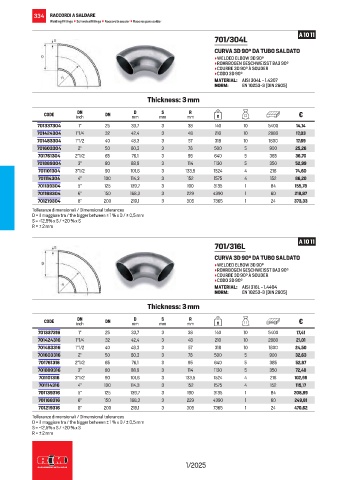

Page 336 - RACCORDERIEMETALLICHE - LISTINO 2025

334 RACCORDI A SALDARE
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar

A 10 11
701/304L
CURVA 3D 90° DA TUBO SALDATO
• WELDED ELBOW 3D 90°
• ROHRBOGEN GESCHWEISST BA3 90°
• COURBE 3D 90° À SOUDER
• CODO 3D 90°
MATERIAL: AISI 304L - 1.4307
NORM: EN 10253-3 (DIN 2605)

Thickness: 3 mm

DN
D
R
S
CODE inch DN mm mm mm g €
701337304 1” 25 33,7 3 38 140 10 5400 14,14
701424304 1”1/4 32 42,4 3 48 210 10 2880 17,03
701483304 1”1/2 40 48,3 3 57 318 10 1800 17,69
701603304 2” 50 60,3 3 76 500 5 900 25,26
701761304 2”1/2 65 76,1 3 95 640 5 385 36,70
701889304 3” 80 88,9 3 114 1130 5 350 52,99
701101304 3”1/2 90 101,6 3 133,5 1524 4 216 74,60
701114304 4” 100 114,3 3 152 1575 4 152 86,20
701139304 5” 125 139,7 3 190 3135 1 84 155,78
701168304 6” 150 168,3 3 229 4390 1 60 218,87
701219304 8” 200 219,1 3 305 7365 1 24 373,33
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm

A 10 11
701/316L

CURVA 3D 90° DA TUBO SALDATO
• WELDED ELBOW 3D 90°
• ROHRBOGEN GESCHWEISST BA3 90°
• COURBE 3D 90° À SOUDER
• CODO 3D 90°
MATERIAL: AISI 316L - 1.4404
NORM: EN 10253-3 (DIN 2605)

Thickness: 3 mm

D
DN
R
S
CODE inch DN mm mm mm g €
701337316 1” 25 33,7 3 38 140 10 5400 17,41
701424316 1”1/4 32 42,4 3 48 210 10 2880 21,01
701483316 1”1/2 40 48,3 3 57 318 10 1800 24,50
701603316 2” 50 60,3 3 76 500 5 900 32,63
701761316 2”1/2 65 76,1 3 95 640 5 385 52,87
701889316 3” 80 88,9 3 114 1130 5 350 72,48
701101316 3”1/2 90 101,6 3 133,5 1524 4 216 102,96
701114316 4” 100 114,3 3 152 1575 4 152 115,17
701139316 5” 125 139,7 3 190 3135 1 84 208,89
701168316 6” 150 168,3 3 229 4390 1 60 249,81
701219316 8” 200 219,1 3 305 7365 1 24 470,62
Tolleranze dimensionali / Dimensional tolerances
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
S = -12,5% x S / +20 % x S
R = ± 2 mm

1/2025
