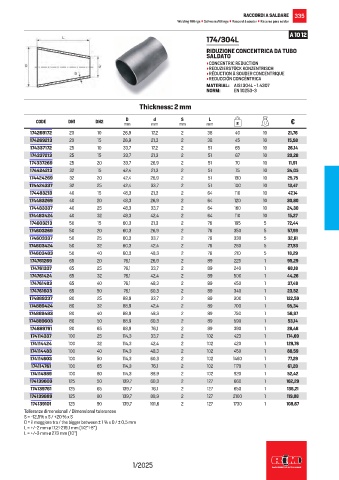

Page 337 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 337
RACCORDI A SALDARE 335
Welding fittings • Schweissfittings • Raccord à souder • Racores para soldar
A 10 12
174/304L
RIDUZIONE CONCENTRICA DA TUBO
SALDATO
• CONCENTRIC REDUCTION
• REDUZIERSTÜCK KONZENTRISCH
• RÉDUCTION À SOUDER CONCENTRIQUE
• REDUCCIÓN CONCÉNTRICA
MATERIAL: AISI 304L - 1.4307
NORM: EN 10253-3
Thickness: 2 mm
D
L
d
S
CODE DN1 DN2 mm mm mm mm g €
174269172 20 10 26,9 17,2 2 38 40 10 21,76
174269213 20 15 26,9 21,3 2 38 45 10 15,58
174337172 25 10 33,7 17,2 2 51 65 10 26,14
174337213 25 15 33,7 21,3 2 51 67 10 20,28
174337269 25 20 33,7 26,9 2 51 70 10 11,91
174424213 32 15 42,4 21,3 2 51 75 10 34,05
174424269 32 20 42,4 26,9 2 51 130 10 25,75
174424337 32 25 42,4 33,7 2 51 100 10 13,47
174483213 40 15 48,3 21,3 2 64 110 10 47,14
174483269 40 20 48,3 26,9 2 64 120 10 30,80
174483337 40 25 48,3 33,7 2 64 160 10 24,30
174483424 40 32 48,3 42,4 2 64 110 10 15,27
174603213 50 15 60,3 21,3 2 76 195 5 72,44
174603269 50 20 60,3 26,9 2 76 350 5 57,99
174603337 50 25 60,3 33,7 2 76 330 5 32,61
174603424 50 32 60,3 42,4 2 76 260 5 27,53
174603483 50 40 60,3 48,3 2 76 210 5 18,29
174761269 65 20 76,1 26,9 2 89 225 1 95,29
174761337 65 25 76,1 33,7 2 89 240 1 68,18
174761424 65 32 76,1 42,4 2 89 500 1 44,26
174761483 65 40 76,1 48,3 2 89 450 1 37,48
174761603 65 50 76,1 60,3 2 89 340 1 23,52
174889337 80 25 88,9 33,7 2 89 300 1 122,59
174889424 80 32 88,9 42,4 2 89 700 1 95,34
174889483 80 40 88,9 48,3 2 89 750 1 58,87
174889603 80 50 88,9 60,3 2 89 590 1 53,14
174889761 80 65 88,9 76,1 2 89 390 1 28,48
174114337 100 25 114,3 33,7 2 102 423 1 174,69
174114424 100 32 114,3 42,4 2 102 420 1 129,76
174114483 100 40 114,3 48,3 2 102 450 1 88,59
174114603 100 50 114,3 60,3 2 102 1460 1 77,29
174114761 100 65 114,3 76,1 2 102 1170 1 61,28
174114889 100 80 114,3 88,9 2 102 920 1 52,42
174139603 125 50 139,7 60,3 2 127 660 1 162,29
174139761 125 65 139,7 76,1 2 127 650 1 136,21
174139889 125 80 139,7 88,9 2 127 2100 1 119,88
174139101 125 90 139,7 101,6 2 127 1730 1 108,67
Tolleranze dimensionali / Dimensional tolerances
S = -12,5% x S / +20 % x S
D = il maggiore tra / the bigger between ± 1 % x D / ± 0,5 mm
L = +/-2 mm ø 17,2÷219,1 mm (1/2”÷8”)
L = +/-3 mm ø 273 mm (10”)
1/2025
